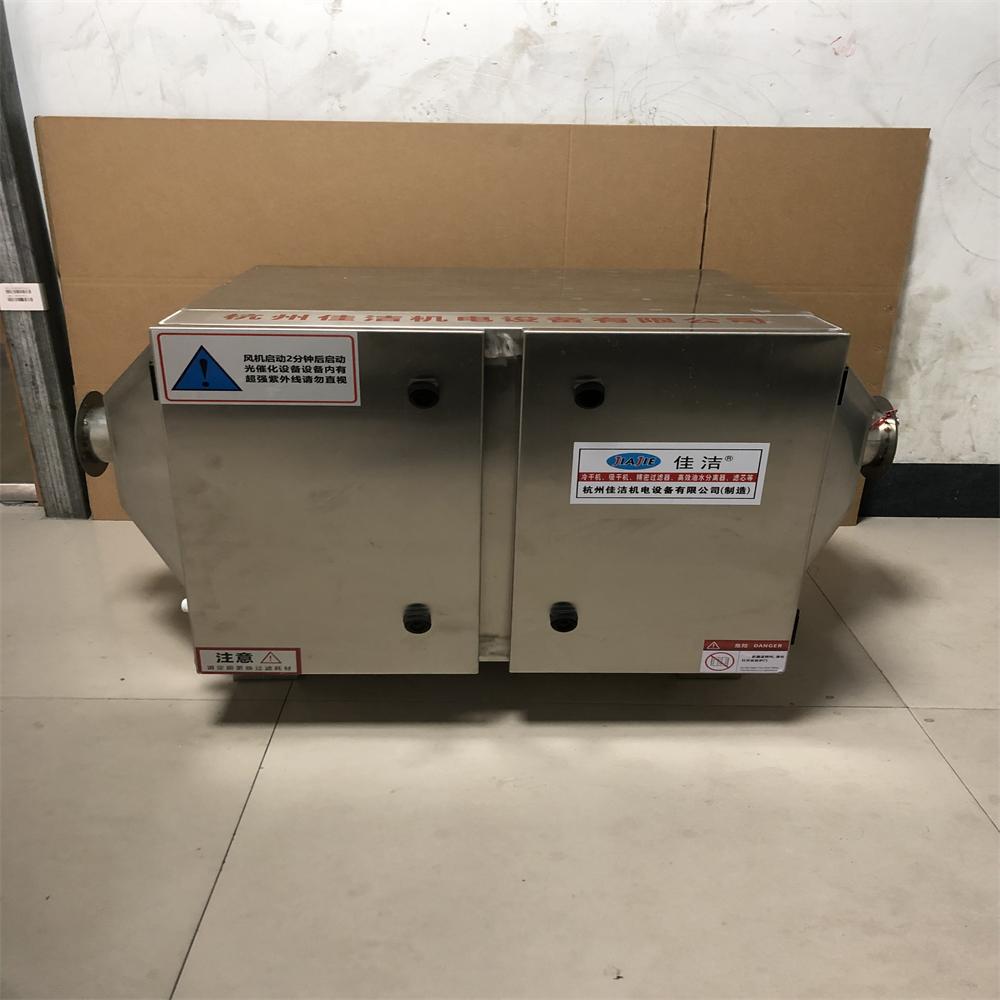

屋顶透气口除菌过滤器 屋顶透气口灭毒装置

77                  一、工作原理

1、工作原理

本产品利用特制的高能高臭氧UV紫外线光束照射气体，在高能紫外线光束照射下，降解转变成低分子化合物，如CO2、H2O等。利用高能高臭氧UV紫外线光束分解空气中的氧分子产生游离氧，即活性氧，因游离氧所携正负电子不平衡所以需与氧分子结合，进而产生臭氧。UV＋O2→O-+O＊(活性氧)O+O2→O3(臭氧),众所周知臭氧对有机物具有极强的氧化作用，使气体中的有机物质其降解转化成低分子化合物、水和二氧化碳。

利用高能UV光束裂解气体中细菌的分子键，破坏细菌的核酸（DNA），再通过臭氧进行氧化反应，彻底达到净化及杀灭细菌的目的，我们选择了-C波段紫外线和臭氧发结合电晕电流较高化装置采用脉冲电晕放吸附技术相结合的原理对有害气体进行消除，使有机物变为无机化合物。

• 活性炭吸附工作原理

由于活性炭表面上存在着未平衡和未饱和的分子引力或化学键力，当活性炭表面与气体接触时，就能吸引气体分子，使其浓聚并保持在活性炭表面，此现象称为吸附。利用活性炭表面的吸附能力，使气体与大表面的多孔性活性炭物质相接触，气体中的污染物被吸附在活性炭表面上，使其与气体混合物分离，达到净化目的 。

光氧活性炭结合了光解氧化技术和活性炭吸附技术，对气化到进行高效协同净化处理，它具有占地面积小、运行成本低、净化效率高等特点.

3、除菌滤芯过滤滤除原理

采用超大面积的PTFE除菌滤芯，快装式结构，过滤精度为0.22μ0.01μ，能99.995%除去细菌。滤芯具有抗高压、高温、疏水、高密度特性。

二.技术特点

1．无毒无任何副作用。能在有人在场的环境中持续灭菌、除尘，对人体 。能广譜地截获杀灭空气中的各类细菌，测试证明对空气自然菌杀灭率达99.9％以上，有效去除可吸入颗粒，达到1-10 万级洁净度。

2．消除污染有害气体异味，初级电子在电场中获得加速，撞击空气中的氧分子。当能量超过氧分子的电离电位时氧分子迅速离子化。失去电子的氧分子变成正极性氧离子（O2+），而释放的电子又

与另一中性氧分子结合变成负极性氧离子（O2－），结果是氧离子的两级分化并吸附中性氧分子形成O2+、O2－、O2 等氧聚集的离子群，具有极强的氧化性，可在很短的时间内将污染空气中的有害成分氧化分解为无害的产物和水；

O2+e（3.6eV）→·O+O

H2O+e（5.09eV）→·OH+HO+·OH→·OH2

研究表明：活性自由基·OH 的氧化电位（2.8eV）比氧化性极强的臭氧的氧化电位（2.07eV）还高出35％。·OH 自由基与有机物的反应速度高出几个数量级。而且·OH自由基对氧化污染物的反应是无选择性的，可引发链式反应，直接将污染空气中的大部分有害物质氧化为二氧化碳和水或矿物质。其作用机理如下：

H2S+·OH→HS+H2O

HS+O2+O2＋+O2－→SO3+H2O

NH3·OH→NH2+H2O

NH2+O2+O2＋+O2→→NOX+H2O

CH2O+ O2＋+O2→+·OH→H·COOH+H2O

三.安装注意事项

气体的温度控制在80°C以下。因为温度太高会影响效果和设备使用寿命。灭菌消毒箱如安装在支架之上时，应与支架紧固连接；箱体与排风管道之间的连接必须密封； 箱体可以安装在室内，也可安装在室外，但应有足够的空间用来维护与维修；根据使用情况设备定期维护清洗。箱体应可靠接地； 安装过程中不允许磕碰紫外线管，严禁异物落在净化器内； 箱体本体及电控箱中各电器连接应可靠无误。设备外接电源220V/380V，因设备内有超强紫外线，检修时要佩戴深色墨镜以免伤害眼睛。设备出气口一定要通到室外，设备周边也要有空间和外界通风，以便产生的臭氧消散到外界。不然会造成臭氧富集，会对人员造成危害及火灾等安全隐患。严禁把设备安放在密闭的空间内使用。

• 安全须知（警告）

1、本设备带电，非专业人员禁止操作。

2、开机时如有风机先开启风机再开启本设备，停机时先关闭本设备再关闭风机。

3、紫外线光波应避免对人体直接照射，严禁肉眼直视灯管。

4、本设备注意防水、防尘、防油，尤其注意高温及火花易造成内置灯管镇流器（等离子电场、电源）损坏，避免造成设备短路引发火灾。

5、及时定期更换过滤棉、活性炭等，及时清理箱体内部及灯管（等离子电场），保持清洁。定期检查灯管镇流器及线路，如有损坏及时更换。

6、设备应摆放在空旷处，设备附近严禁堆放易燃易爆物品。

7、易燃易爆气体及不能使用氧化法处理的气体，禁止使用本设备。

五．使用及保养须知

1、本设备为水平卧式安装、紫外线消毒器外壳不得承受外部压力。

2、合理的选择安装位置，注意电控部分的防水、防潮。

3、石英玻璃套管及紫外线灯管均属于贵重易碎晶，在运输、安装、使用中应避免磕碰。

4、保持洁净无粉尘的气体进入设备。

5、不能随意打开设备、维修和检修前必须先关掉电源才可打开设备。

6、定期检查：确保杀菌灯的正常运行，反复开关会严重影响灯管的使用寿命。有极紫外线杀菌灯寿命可达12000小时。

7、定期清洁：根据使用情况，紫外线石英灯管和石英玻璃套管需要定期清洁，用酒精棉球或纱布擦试灯管，去除石英玻璃套管上污垢并擦净，以免影响紫外线的透过率，而影响处理效果。

8、活性炭应注意防潮、防火，以免影响处理效果和产生消防隐患。

9、活性炭易饱和，业主根据实际使用情况定期更换活性炭。

六.活性炭的填装方法

1、抽屉式活性炭吸附装置：将抽屉打开，蜂窝活性炭砖统一孔隙朝上紧密排开。如填装的是活性炭颗粒，将活性炭颗粒均匀布满抽屉即可。

2、竖装板式活性炭吸附装置：将外部螺栓打开，拉出活性炭板，将蜂窝活性炭砖孔隙统一方向摆放，保持竖装左右通风即可。

3、更换完活性炭后，抽屉、盖子复原，用螺栓固定。

八.接线示意图
