产品介绍：

框架式（明渠式）紫外线消毒系统结构介绍

      紫外线消毒模块
      电子镇流器模块（控制柜）
      自动控制中心
      自动清洗系统


紫外线消毒模块
   冠宇GY系列框架式（明渠式）紫外线消毒系统采用模块化设计，每个紫外线消毒模块由一个不锈钢灯架、若干紫外灯管、高透射率石英套管、自动清洗系统、配电系统以及数据采集系统组成。整个紫外线消毒系统由若干紫外消毒模块组成，便于安装、运行及维护。

设计成更符合流体力学特点的结构

冠宇GY系列框架式（明渠式）紫外线消毒系统设计优点：
      模块所用材质均为耐腐蚀的304/316L不锈钢，整个系统中灯管插座、供电插座及紫外灯电线敷设均封闭在紫外灯模块组件内，故不会暴露于污水和紫外光水中。整个模块支架为304不锈钢制造并安装在明渠的污水上方，每个模块单独设置，并无需紧固地悬挂在明渠内污水的上方，因此在更换灯管或石英套管时，每个模块能单独被吊起且不影响其他模块。
      模块灯座结构采用冠宇 新专利设计，该结构符合流体力学特点，提高过流面积，从而能有效减少紫外模块的水头损失，同时还具有良好的密封性能， 大程度的保障了使用的安全性。

紫外线消毒排架
      冠宇GY系列框架式（明渠式）紫外线消毒系统采用模块化设计，每个排架由一个不锈钢灯架组成。由紫外线排架组成紫外线模块组，而整个紫外线消毒系统由若干紫外线模块组组成，便于安装、运行及维护。

进口紫外线灯管
      冠宇紫外消毒系统采用的紫外线灯管为原装进口美国LIGHTSOUCES、PHILIPS，为世界顶级的低压高强紫外灯管品牌。单只灯管功率为150W-320W，灯管额定寿命大于12000小时以上。

进口石英玻璃套管
      冠宇石英玻璃套管均采用国际熔融石英灯管套管标准，以含低OH成分的耐高温材料制造，具有纯高度、高透射率（≥90%）等优点。该石英套管适用于汞灯及其它石英材料灯管。在冠宇框架式（明渠式）紫外消毒系统中，将紫外灯管多重密封于高透射率的石英玻璃套管中，并在内部接线，外壁使用防水材料，保证紫外灯管之间处于绝缘状态。

模块电缆联接系统
      冠宇紫外线模块的电缆引出线密封于紫外灯架上，防护等级可达IP65以上，该结构能有效防止水汽侵入紫外灯密封座内；经特殊设计的接头密封装置更可以防止模块在泡水情况下出现的渗漏现象，保证模块即使在被水浸没工况下仍可以正常工作。联接就地电控柜一端为重载接插件形式，装卸简单，防护等级高，在清洗或维护单个模块时不影响其他模块使用。

电子镇流器模块
      冠宇框架式（明渠式）紫外线消毒器的另一优势是电子镇流器稳定性和散热效果好，功率因素0.99以上，由微处理控制，输出功率为（50%-100%）无级可调。冠宇镇流器根据用户的需求设计制作成机柜式的安装方式，已通过CE认证和UL认证。

机柜式安装特点：
      电子镇流器安装于独立的镇流器柜中，防止尘埃进入和电子元件的损坏，柜内设有冷却系统。室内柜体材质采用碳钢喷塑，室外柜体材质采用304不锈钢。
      电子镇流器模块与电源接线电箱相连。电源接线电箱接受中央控制柜输送给每个紫外线消毒模块的电源，并且将紫外线消毒模块内光强探头检测信号传输至中央控制柜。

设计优点：
      镇流器置于水渠上方柜中与下方放置的设计，两者比较，上方设计避免长期运行和维修后镇流器密封损坏而带来的水汽侵入。
在北方的寒冬和南方的酷暑等恶劣环境中，为运行维护人员的维修、保养提供了较舒适的环境。

自动控制中心(可选)
人机界面电控系统
      冠宇GY系列控制系统采用三相平衡设计，它可有效避免电源传输线路系统中因三相失衡而导致的不安全因素。电控系统全程通过人机界面实现所有参数的监测及控制，包括开、关机紫外灯管状态监测，紫外光强监测、灯管光强自动控制、灯管运行计时、水温监测以及紫外线透射率监测，以利于操作者监控紫外消毒系统的运行。
      冠宇环保科根据用户需要，选择适合的PLC品牌及接口，兼容性强。标准配置为西门子产品。

报警系统
      在故障发生时，该报警装置可通过声音、光线、图视灯方式向用户指出何种故障及故障位置，对紫外灯管故障可指明到任何一只灯管回路。

紫外探头
      紫外探头安装水下，其外壳采用316L不锈钢制造，每组紫外消毒模块配备一个紫外探头，以传输紫外光强数据。紫外探头可监测由于污水透射率变化以及灯管寿命老化而造成的紫外输出强度的变化。

自动清洗系统
      污水紫外消毒的效果经常受到灯管表面结垢的巨大影响，使紫外强度大幅度下降。
      冠宇GY系列自动清洗系统采用自有专利技术，可以在任意设定的时间段内，在不影响工况的情况下对灯管表面进行在线自动清洗。机械自动清洗系统在整个清洗过程中保证被清洗灯管和模块照常工作。

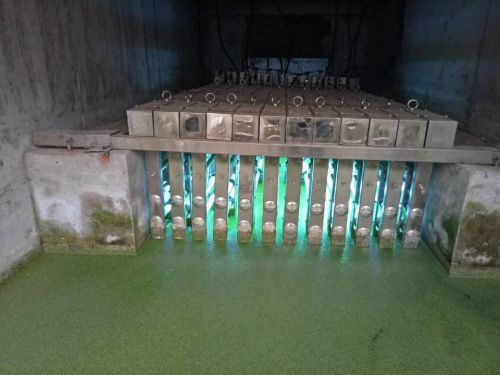

明渠式紫外线消毒器应用于各污水处理厂末端菌类处理
自动清洗动力系统
      冠宇GY系列自动清洗系统采用压缩空气进行驱动或者水泵驱动。

该方式优点：
      采用压缩空气进行驱动较其他方式更可靠、清洁、环保。
      可避免对消毒模块在石英套管清洗时人工干预而中断正常消毒。

紫外线污水消毒系统特点
      冠宇GY开放式污水消毒系统采用先进的紫外线消毒技术，以特殊的工艺设计；高效率、高强度、长寿命的紫外线灯管；性能可靠的电子镇流器以及电控系统为基础，利用紫外线线波段（T253.7紫外光对细菌、病毒等致病微生物具有的高效、光谱舍灭能力，达到水净化和消毒的目的。
      在系统设计上，冠宇环保设计人员充分考虑到紫外线灯管在寿命期内输出强度的衰减和石英套管表面的结垢致使剂量减弱从而降低杀菌效率，因此，设计消毒系统时均留有较大的余量，即使灯管的输出强度下降到额定值的80%，整个系统仍然可以正常运行，达到消毒指标。
      冠宇GY以其独特的优越性在水消毒（特别是大水量污水消毒及回用水消毒）领域得到越来越广泛的应用。冠宇环保的工程师及消毒技术专家致力于冠宇GY系列产品性能及稳定性的提高，该系列产品在未来的性能增强时易于集成在现有的系统中。

系统突出优点http://zysb000.jdzj.com
      ◆ 系统结构：设计合理，获得多项专利技术（包括紫外线消毒模块、灯管密封结构、自动清洗           结构等）。
      ◆ 电子镇流器：稳定性能好，散热效果好，模块化设计，易于更换。
      ◆ 控制中心：带人机界面的PLC，可采用多种通讯方式，兼容性好。
      ◆ 监测系统：可进行紫外光强监测，自动控制系统的应用使设备维修、维护费用大大降低。
      ◆ 水位控制系统：可根据实际需求选择多种水位控制方式，设计工艺更灵活。
      ◆ 自动清洗系统：先进高效，可完全免除人工清洗灯管的不便，不会造成二次污染。
      ◆ 紫外线灯管：寿命长，老化慢，预期使用寿命12000小时以上，性能有保障。
      ◆ 设备材质：选材优良，接触污水部分均采用304/316L材质。
      ◆ 系统性能：大量工程经验与数据库确保系统性能的匹配性，高综合效率使电耗及运行成本减 少，系统维护的劳工强度更低。
      ◆ 系统体积：系统小巧紧凑，占地少，易于安装和旧工程的更新改造。

大水量系统应用优势
      ◆ 运行安全：无化学消毒剂剧毒、易燃、易爆的缺点。
      ◆ 安装方便：采用模块化设计，适合复杂的现场条件。
      ◆ 操作简便：只需接通电源，系统即可24小时连续运行。
      ◆ 运维费用低：紫外消毒系统总运行费用仅为1.2分/吨水。
      ◆ 无二次污染：不产生化学消毒方法带来的副产物，对水体、环境和操作人员不产生危害。

冠宇环保服务突出优势
      冠宇环保的专业技术人员为用户提供紫外线污水消毒系统及土建工程的设计和设备制造、安装，并提供全方位的售后保障。用户的需求将由专业人士处理，其优质的服务及24小时咨询热线将保证用户所购买的系统随时处于 佳状态，提供本地化贴身服务，迅速更换零配件。
