■整机构造

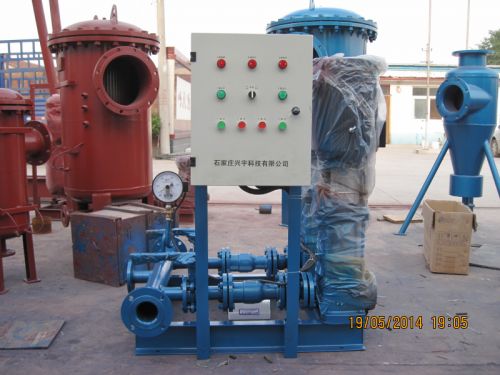

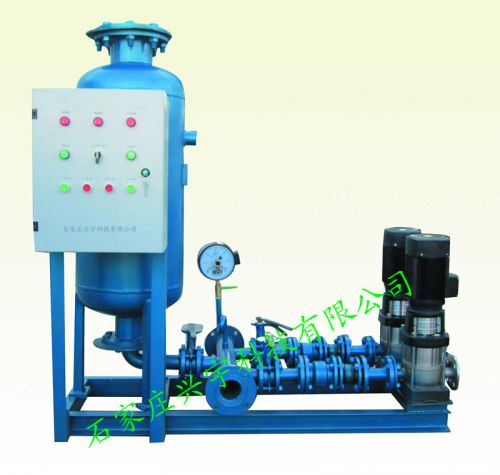

XY系列定压补水机组由隔膜式气压水罐、电接点压力表（或远传压力表）、放气阀、安全阀、进出水管、水泵、控制箱底座等组成。

■设备特点

1、一次充气可保持长期使用，用户不需另外设置充气设备；　

2、罐体为密闭装置，气水不相接触，能充分保证水质不受外界污染；　

3、占地面积小、投资节省、安装快、操作简单、维修方便；　

4、省去建筑屋顶上生活及消防用的高位水箱，有利于结构抗震和建筑物美观；能减弱水流噪音、气蚀、管道阻力和水锤影响，避免了水表空转计量不准的现象出现；　

5、灵活机动，安装位置不受高度限制，易于改建、扩建、迁移；　

6、自动控制、使用方便、运行可靠；　

7、能确保用水点和消火栓所需的供水压力，供水安全可靠。

■安装要求及维护

（1） 用水泥打好基础，灌注地脚螺栓，用水平仪校正，安装要牢固平稳。

（2） 工作环境应通风良好，温度5～40C，相对湿度≤90%，电源电压波动≤10%

（3） 投入运行前要仔细检查水泵、仪表、阀门等性能，合格后在打开补水闸阀，与管网系统联网运行。

（4） 应经常检查设备运行情况及系统的密封性，防止漏水锈蚀。
