中链企通环保网为您提供了防爆电动球阀 源头厂家直销 整体防爆智能调节阀 电动 电动球阀等产品，这里云集了众多的供应商，采购商，制造商。欲了解更多防爆电动球阀 源头厂家直销 整体防爆智能调节阀 电动 电动球阀信息，请访问中链企通环保网！
| 产品型号： | Q941F Q945F |
|---|---|
| 品牌： | 吉迈 |
| 控制方式： | 开关型 |
| 3C阀门类别： | 工业 |
| 公称通径： | DN25-DN200 |
| 产品型号： | Q941F Q945F |
|---|---|
| 品牌： | 吉迈 |
| 控制方式： | 开关型 |
| 3C阀门类别： | 工业 |
| 公称通径： | DN25-DN200 |
Q944/5F电动三通球阀可为L形和T形，L形(Q944F)三通球阀用于介质流向的切换，能使相互垂直的两个通道连接；T形(Q945F)三通球阀用于介质分流、合流及流向切换。T形三通可以使三个通道相互连通或使其中的两个通道连通。三通球阀一般采用两阀座结构，亦可根据用户要求采用四阀座结构。
rnrn

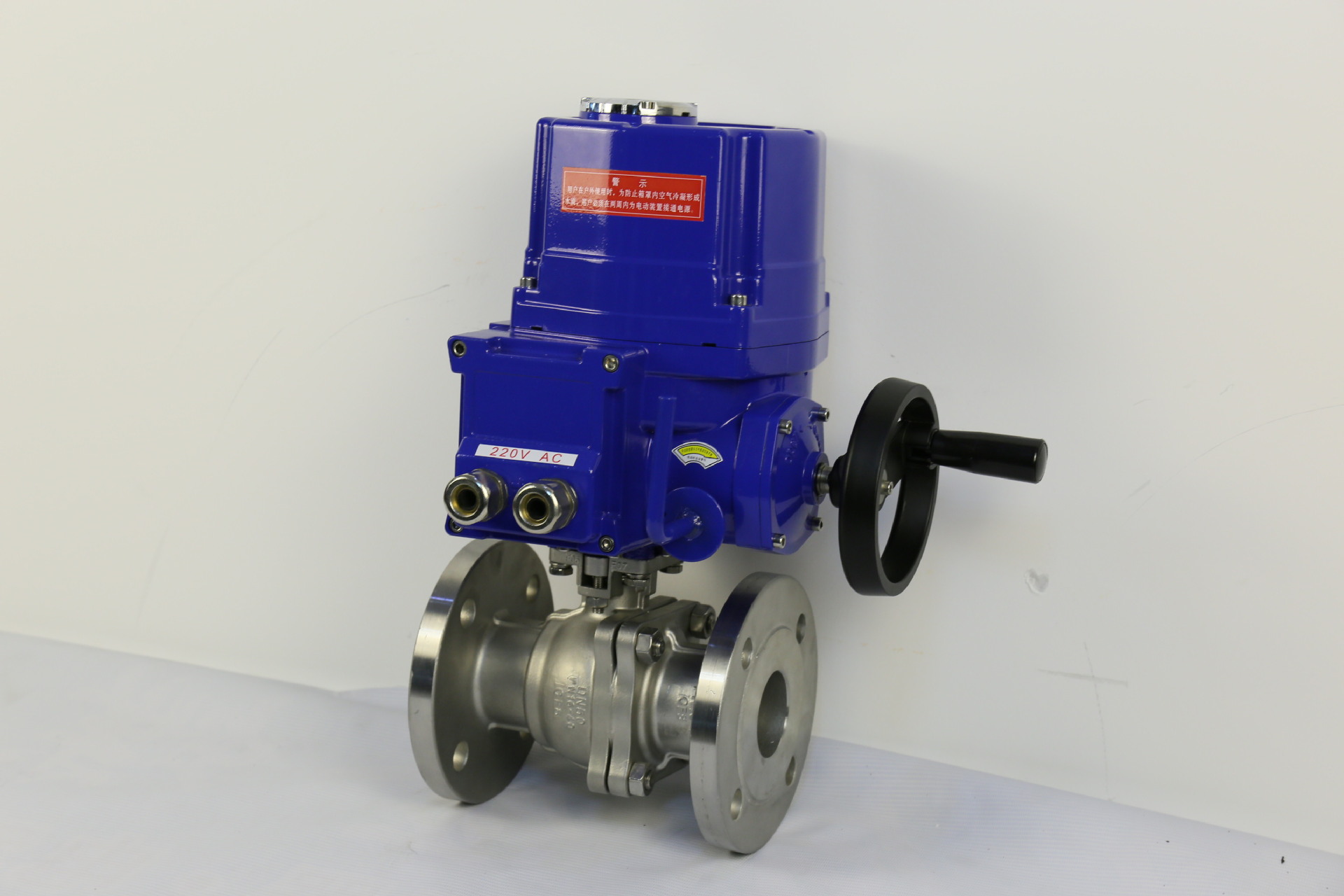

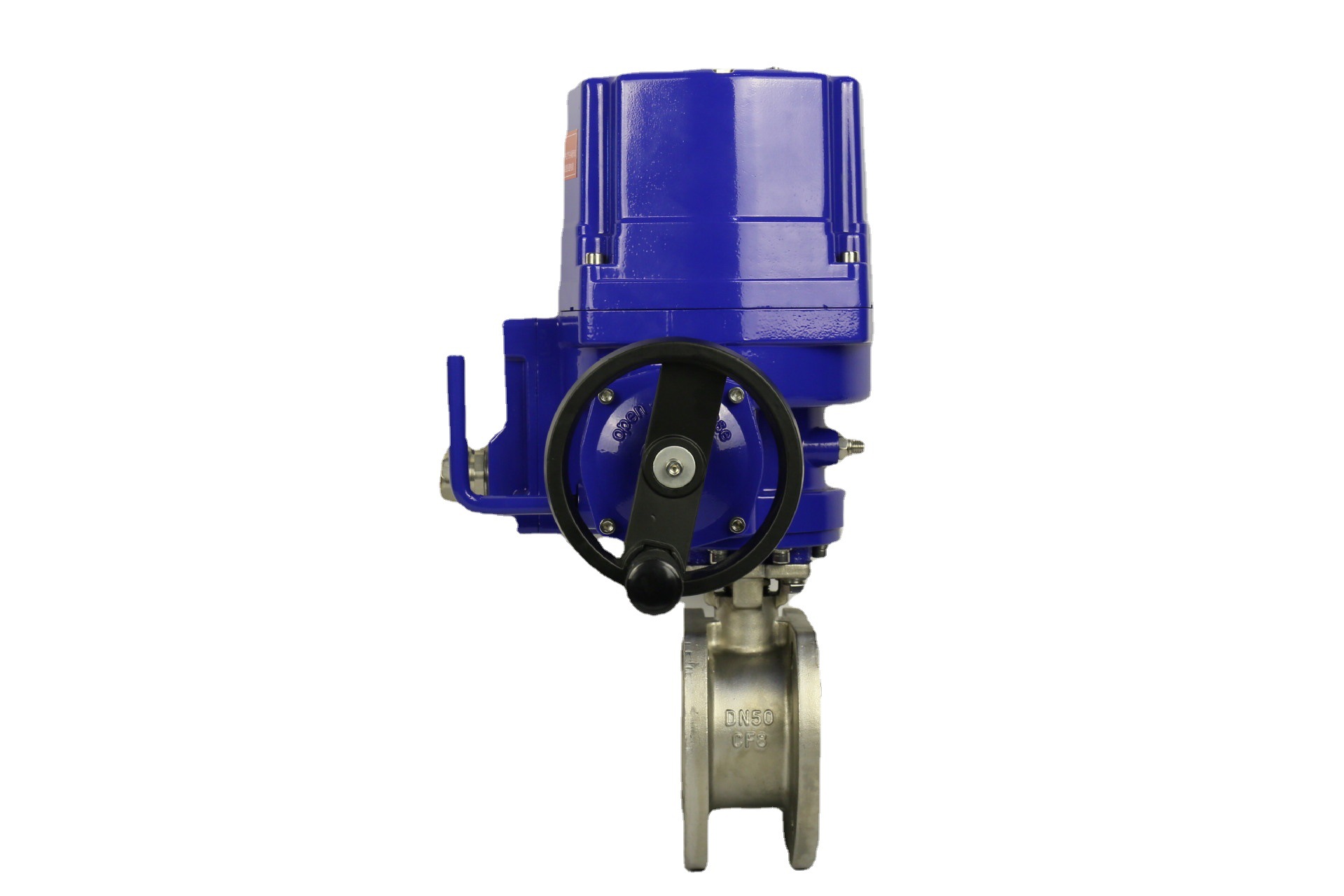

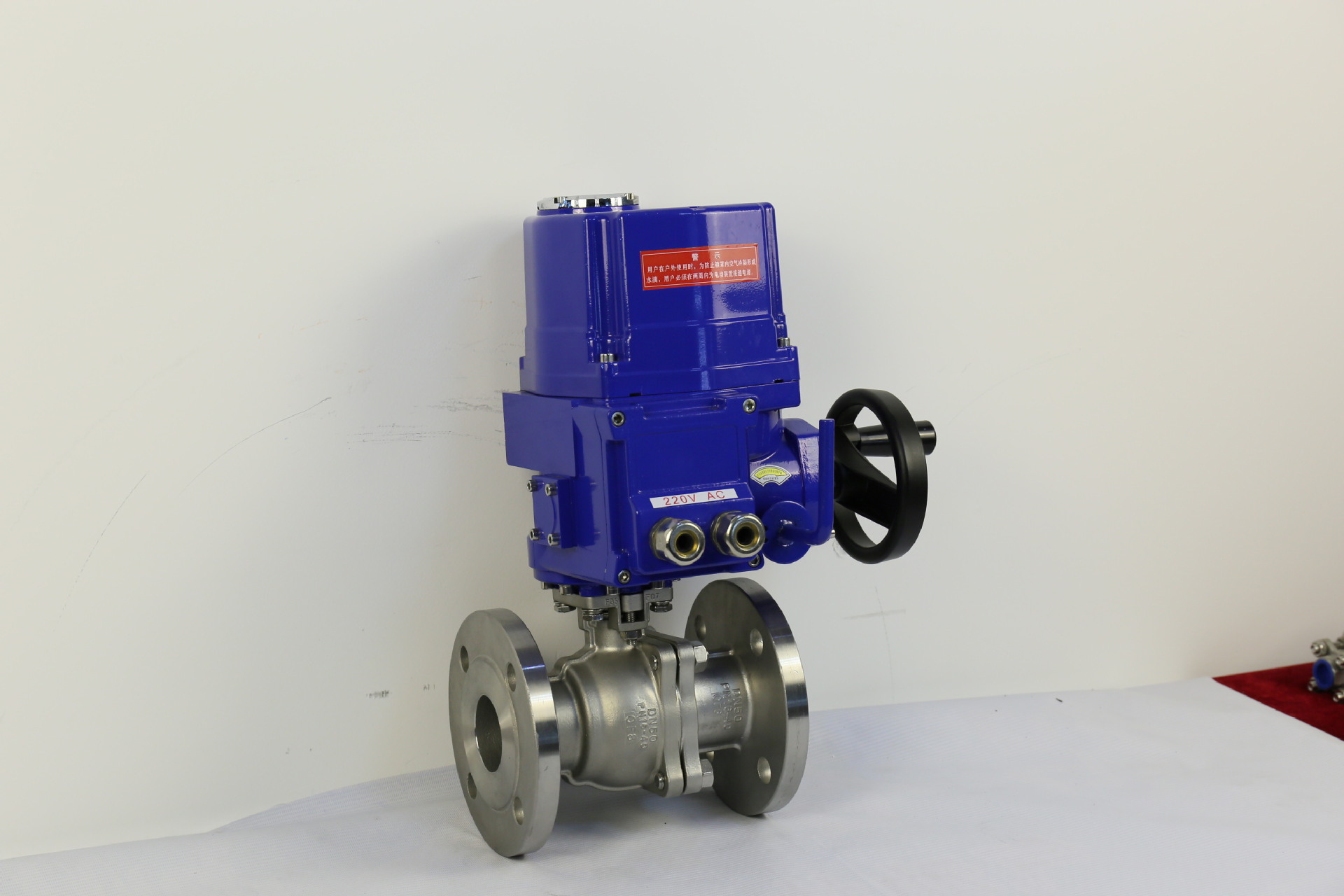

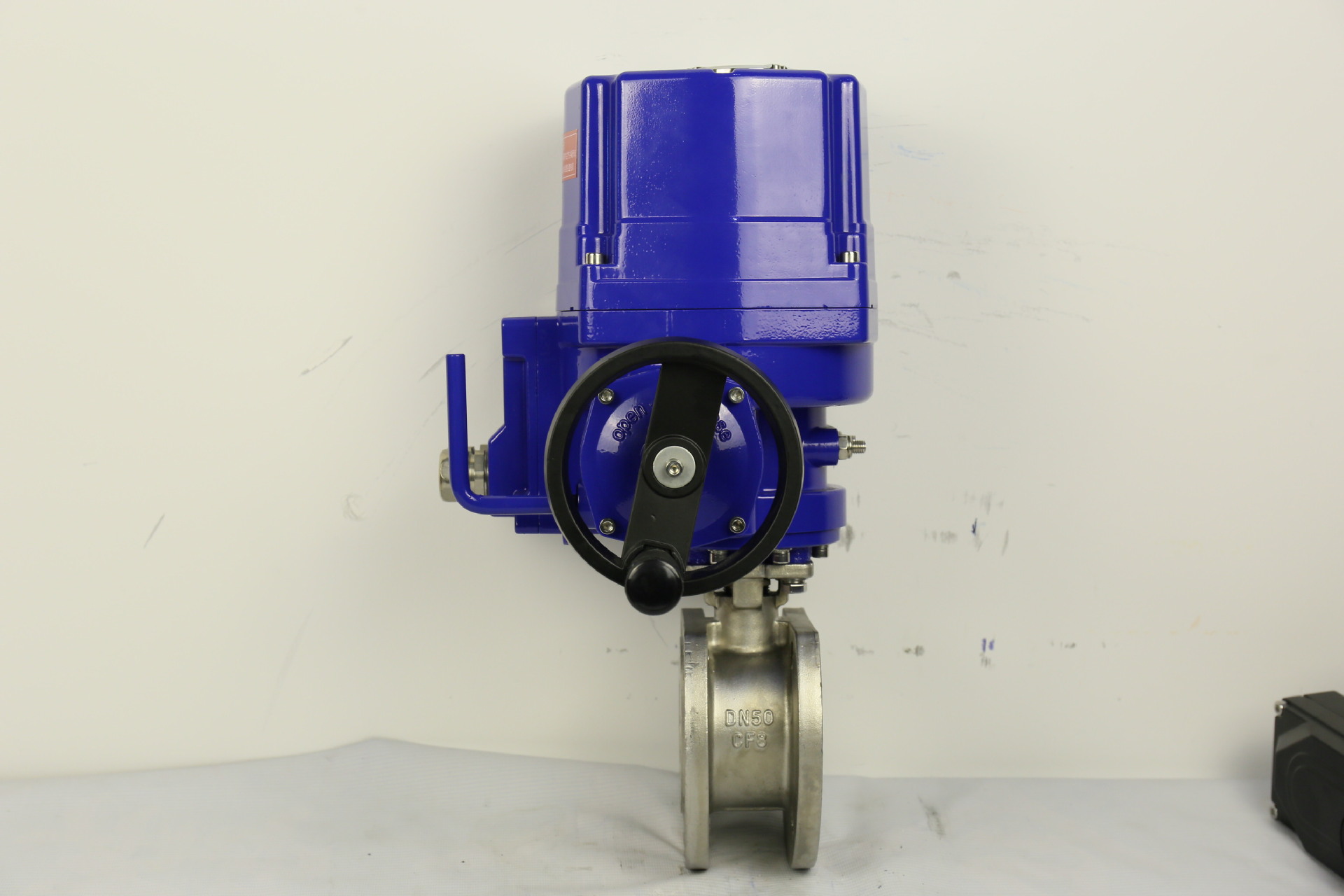

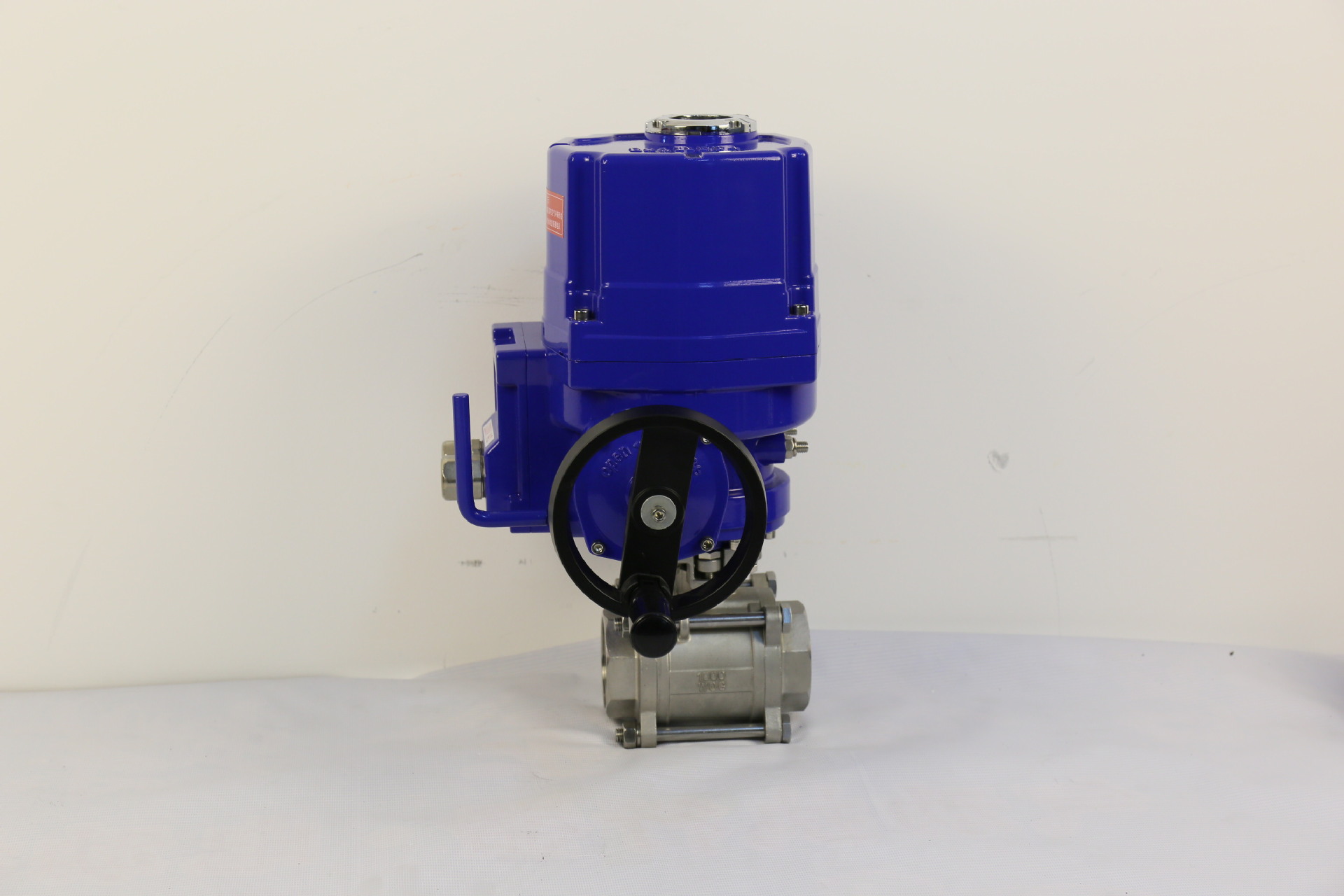

电动三通法兰球阀产品详情
rnrn
Q944/5F电动三通球阀可为L形和T形，L形(Q944F)三通球阀用于介质流向的切换，能使相互垂直的两个通道连接；T形(Q945F)三通球阀用于介质分流、合流及流向切换。T形三通可以使三个通道相互连通或使其中的两个通道连通。三通球阀一般采用两阀座结构，亦可根据用户要求采用四阀座结构。
rnrn
技术参数和性能
rn| rn ODL系列电动执行机构技术参数 rn | rnrn 阀 体 参 数 rn | rn||||||||
| rn 电源 rn | rnrn AC110、220、380V/DC24、220V rn | rnrn 公称通径 rn | rnrn DN15～200mm rn | rn||||||
| rn 输出力矩 rn | rnrn 50N·M～2000N·M rn | rnrn 公称压力 rn | rnrn PN1.6、2.5、4.0、6.4MPa rn | rn||||||
| rn 任选功能 rn | rnrn 开关型、触点型、开度信号、智能型 rn | rnrn 阀轴材质 rn | rnrn 不锈钢 rn | rn||||||
| rn 动作范围 rn | rnrn 0～90°±5° rn | rnrn 阀体材质 rn | rnrn 球墨铸铁、碳钢、304/316/316L不锈钢 rn | rn||||||
| rn 动作时间 rn | rnrn 15秒/30秒/60秒 rn | rnrn 球体材质 rn | rnrn 304/316/316L不锈钢 rn | rn||||||
| rn 环境温度 rn | rnrn -30°～60° rn | rnrn 阀座密封 rn | rnrn PTFE、PPL、金属密封 rn | rn||||||
| rn 手动操作 rn | rnrn 附带手柄操作 rn | rnrn 温 度 rn | rnrn PTFE≤180℃、PPL≤350℃、金属密封≤450℃ rn | rn||||||
| rn 限 位 rn | rnrn 电气、机械二重限位 rn | rnrn 适用介质 rn | rnrn 水、石油、硝酸类、醋酸类、粘性流体、浆料、强氧化性介质等 rn | rn||||||
| rn 防护等级 rn | rnrn IP-67(防爆外壳:Exd Ⅱ BT4 IP67可选) rn | rn||||||||
| rn 输入信号 rn | rnrn 0-10，1-5VDC/4-20mA(智能型) rn | rnrn 特 点 rn | rnrn 连线简单、流向切换、阻力小、动作稳定 rn | rn||||||
| rn 公称通径DN rn | rnrn L rn | rnrn L1 rn | rnrn H rn | rnrn D rn | rnrn D1 rn | rnrn 额定功率 rn | rnrn 额定电流 rn | rn||
| rn 压力 rn | rnrn 1.6/2.5 rn | rnrn 1.6/2.5 rn | rnrn 1.6/2.5 rn | rnrn 1.6/2.5 rn | rnrn 1.6/2.5 rn | rnrn rn | rnrn rn | rn||
| rn 15 rn | rnrn 150 rn | rnrn 155 rn | rnrn 256 rn | rnrn 95 rn | rnrn 65 rn | rnrn 15W rn | rnrn 0.2A rn | rn||
| rn 20 rn | rnrn 160 rn | rnrn 155 rn | rnrn 260 rn | rnrn 105 rn | rnrn 75 rn | rnrn 15W rn | rnrn 0.2A rn | rn||
| rn 25 rn | rnrn 180 rn | rnrn 155 rn | rnrn 266 rn | rnrn 115 rn | rnrn 86 rn | rnrn 15W rn | rnrn 0.2A rn | rn||
| rn 32 rn | rnrn 200 rn | rnrn 155 rn | rnrn 270 rn | rnrn 140 rn | rnrn 100 rn | rnrn 15W rn | rnrn 0.2A rn | rn||
| rn 40 rn | rnrn 220 rn | rnrn 208 rn | rnrn 312 rn | rnrn 150 rn | rnrn 110 rn | rnrn 25W rn | rnrn 0. rn | rn||
| rn 50 rn | rnrn 240 rn | rnrn 208 rn | rnrn 325 rn | rnrn 165 rn | rnrn 125 rn | rnrn 25W rn | rnrn 0. rn | rn||
| rn 65 rn | rnrn 260 rn | rnrn 208 rn | rnrn 336 rn | rnrn 185 rn | rnrn 145 rn | rnrn 25W rn | rnrn 0. rn | rn||
| rn 80 rn | rnrn 280 rn | rnrn 256 rn | rnrn 365 rn | rnrn 200 rn | rnrn 160 rn | rnrn 50W rn | rnrn 0.8A rn | rn||
| rn 100 rn | rnrn 320 rn | rnrn 256 rn | rnrn 400 rn | rnrn 215/230 rn | rnrn 180/190 rn | rnrn 90W rn | rnrn 1.0A rn | rn||
| rn 125 rn | rnrn 380 rn | rnrn 256 rn | rnrn 420 rn | rnrn 245/270 rn | rnrn 210/220 rn | rnrn 90W rn | rnrn 1.0A rn | rn||
| rn 150 rn | rnrn 440 rn | rnrn 288 rn | rnrn 440 rn | rnrn 280/300 rn | rnrn 240/250 rn | rnrn 120W rn | rnrn 1.2A rn | rn||
| rn 200 rn | rnrn 550 rn | rnrn 288 rn | rnrn 470 rn | rnrn 335/360 rn | rnrn 295/310 rn | rnrn 150W rn | rnrn 1.2A rnrn | rn||
订货说明
rn1、电源电压：DC24V、DC220V、AC110V、AC220V、AC380V
rn2、介质类型、温度、压力
rn3、控制类型：开关型、无源触点型、阀位信号反馈型、智能调节型
rn4、智能调节型：输入信号4-20mA，1-5V，0-10V；输出信号:4-20mA
