一、概述

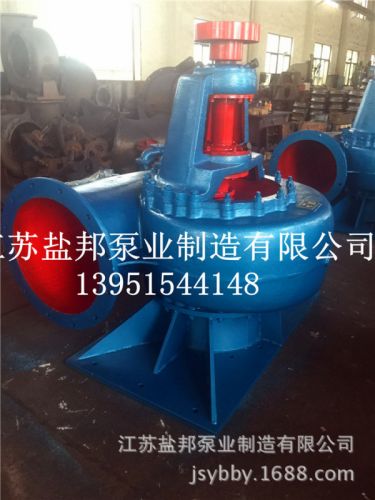

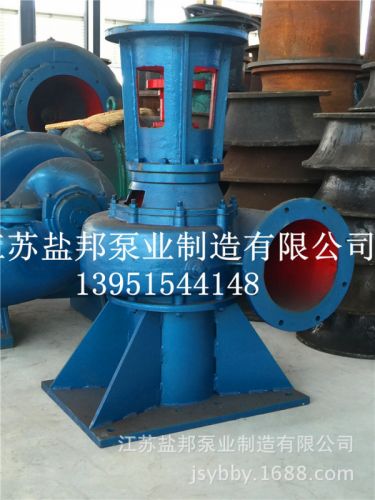

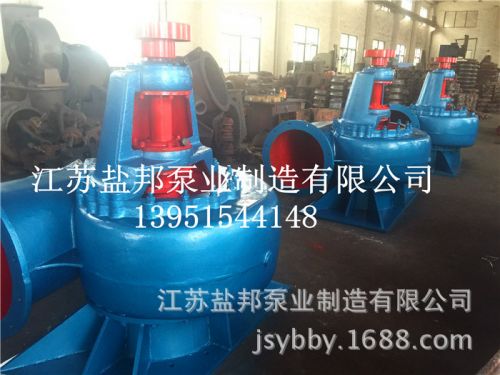

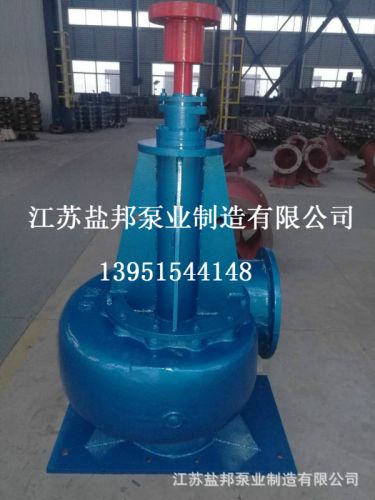

HL型立式混流泵,可供农田水利设施排灌之用,也可用于工况船坞升降水位,城市给排水,电站循环水泵等,使用范围十分广泛,本泵具有效率高,汽蚀性能好等特点.特别适合水位变动较大及扬程要求较高的场合使用,输送介质为清水或物理化学介质类似于水的其它液体,被吸收液体的 温度为50℃,立轴涡壳式 温度可达80℃.
二、型号意义
例如: 400HL--7
400------出水口径400毫米
H--------混流泵
L --------泵轴为立式
7---------设计点扬程7米
三、HL型立式混流泵参数表
产品型号 | 流 量Q | 扬 程（米） | 转速RPM | 功率（千瓦） | 米3/时 | 升/秒 | 轴功率 | 配用功率 | 350HL-8 | 670 | 186 | 5.2 | 730 | 11.16 | 15 | 745 | 207 | 4.4 | 10.44 | 819 | 228 | 3.7 | 10.15 | 900 | 250 | 9.4 | 980 | 27.1 | 30 | 1000 | 278 | 8.0 | 25.5 | 1100 | 306 | 6.7 | 24.7 | 400HL-7 | 1080 | 300 | 7.8 | 730 | 27.31 | 30 | 1260 | 350 | 6.8 | 27.13 | 1368 | 380 | 6.2 | 27.5 | 1450 | 403 | 14.1 | 980 | 66.32 | 75 | 1692 | 470 | 12.3 | 65.90 | 1836 | 510 | 11.2 | 66.67 | 400HL-10 | 1098 | 305 | 11.5 | 730 | 41.3 | 55 | 1400 | 389 | 9.94 | 44.3 | 1720 | 478 | 7.55 | 42.4 | 1474 | 409 | 20.7 | 980 | 100.1 | 115 | 1880 | 522 | 18.0 | 107.1 | 2309 | 641 | 13.6 | 102.4 | 500HL-12 | 1690 | 469 | 7.6 | 580 | 41.9 | 55 | 1980 | 550 | 6.2 | 38.9 | 2180 | 606 | 5.3 | 39.1 | 1800 | 500 | 14.4 | 730 | 84.4 | 95 | 2160 | 600 | 12.5 | 82.3 | 2400 | 670 | 11.2 | 81.3 | 650HL-5 | 2650 | 736 | 7.1 | 485 | 60.00 | 75 | 3312 | 920 | 5.1 | 54.1 | 3600 | 1000 | 4.0 | 49.60 | 3224 | 896 | 10.6 | 580 | 108.10 | 115 | 4032 | 1120 | 7.6 | 97.50 | 4379 | 1216 | 5.9 | 89.30 |
|
|
四、HL立式混流泵安装图
