避难硐室三级过滤器

避难硐室三级过滤器

【5】我司的产品为原厂替代件，本公司涉及的其它品牌均无品牌意义，只是作为产品型号参照和客户选型对照使用。

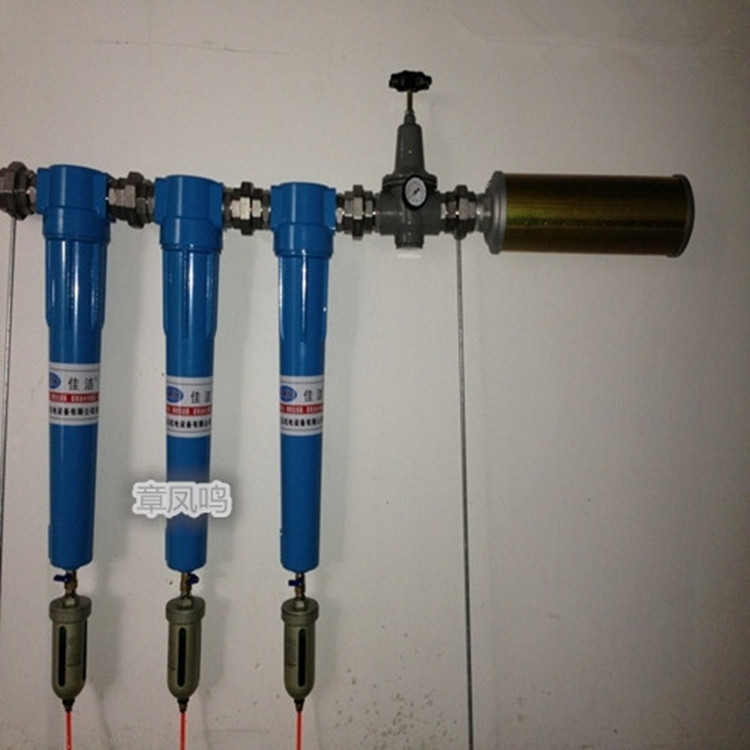

公司供应；避难硐室三级过滤器空气净化系统，硐室压风三级过滤装置，避难硐室三级过滤器，三级过滤器， 本系统利y硐室前预埋的压风管路作为气源，经过阀门后x进入过渡舱内设置的水、灰尘、油的三级过滤，然后经过y先设置的减压器、管路进入气体输出端，采用C、T、A三级过滤，达0.01μm粒径的杂质及油滴滤除，使经过滤的空气达到医疗用气的水准，从而转到每人手中的呼x面z中，为避难所内避险人员提供更加新鲜、舒适的空气。

我公司专做避难硐室用压风供氧系统专用配置，整套压风系统由压风供氧装置、三级过滤器、减压器、消声器、流量计、控制阀、接头、弯头等组成，我公司将全部为您提供，有需要欢迎随时来电咨询

主要技术参数

人均供风量≥0.3m3/min；

避难所内氧气浓度18.5～22.0%；

减压器入口压力≥0.8MPa、出口压力0～0.6MPa（可调节）、输出流量不小于36m3/min；

1．控制在连续噪音不大于70dB(A),使用声级计在发生噪声源距离1m点进行测试，

2．三级过滤器

采用T/A/H三级精密过滤，使小达0.01μm粒径的杂质及油滴滤除，使经过滤的空气达到医疗用气的水准。

入口压力：0.7~0.8Mpa，出口压力：0.2~0.3Mpa。

选用大流量调压阀对压风进行减压，压风流量达到0.3m3/人分钟。

选用大流量空气过滤器，压风流量达到0.3m3/人分钟

（二）压缩氧氧供气系统

本系统可对避难硐室的氧气供应s现手动或自动控制，当打开防爆电磁阀时开始向管路通充氧，s现供氧要求。

主要功能

当地面压风系统在井下的管路会遭到y重破坏时仍能有效地供氧。并根据实际情况调节控制压缩氧气的供应量，人体正常生存呼吸。

工作原理：

该装置是利y储c在钢瓶中的医用压缩氧气，通过供氧控制装置为避险人员输出规定数值的氧气。在生存硐室内放置的钢瓶，出口经高压管路并联后集中后一次通过防爆电磁阀、气压表、减压阀和气体流量计，将来自于氧气瓶中的医用压缩氧气压力输入到每个人手中的呼x面z中。

供氧量：0.5升/分钟/人

含氧量：氧气浓度维持在18.5%～23%之间

救生舱压风过滤系统

1. 解决方案

采用三级空气过滤器，可滤除强压风中的0.01微米和更大的固态与液态颗粒；残 留油份含量0.01ppm w/w

采用大流量气体减压器，可将压风压力从0.8MPa调压到0.1-0.3MPa

末端安装品质，可将压风噪音降到70dB一下

提供向气幕及喷淋供气的管路接口及控制阀

可连接空气制冷管，利y压风产生制冷效果

2. 技术参数

选用的空气过滤器，流量符合每人每分钟0.3m3的压风供气要求

选用的气体减压器，满z每人每分钟0.3m3的流量要求，可调压力0.1-0.3MPa

选用的，可将压风噪音将至70dB一下

压风管道管径，满z供气量要求

整体通过0.9MPa的氮气试压，符合气密性试验要求，采用1.75MPa水压试验，符合整体管路的强度要求

欢迎来电索取详细资料！
