紫外线消毒模块

一：河北陆诚环保科技有限公司简介：

    河北陆诚环保科技有限公司成立于2019年8月，注册地位于河北省邢台市南和县郝桥镇前西村400号，业务办公地址位于河北邢台市经济技术开发区河北工业大学科技园4号楼407，408室。公司属于河北省扶持壮大村级集体经济招商项目。我公司主要以紫外线水质处理器（过流式紫外线消毒器，紫外线消毒模块），臭氧发生器，污水处理设备的生产销售为核心业务，并为用户提供设备的维修维护服务工作。

二：河北陆诚环保科技有限公司的技术和生产实力：

河北陆诚环保科技有限公司主要技术人员从事紫外线消毒器，臭氧发生器的研发生产制造管理工作近20余年，可以根据用户的具体需求研发定制紫外线消毒设备，臭氧发生器设备及配套部件。我公司生产工厂拥有定制2000瓦宏山光纤激光管板一体机一套，采用美国IBG激光器，可以对10mm以内不锈钢板材及管材进行 加工，加工精度在0.01mm/M以内。拥有机械卷圆和自动卷圆机各一套，宏山数控电液私服折弯机一套，用于紫外线消毒器腔体及机箱机柜的自主生产，拥有环峰自动氩弧焊接设备和纵封自动氩弧焊接设备各一套，新定制的自带摇摆功能的氩弧焊接设备可以实现马鞍口自动焊接功能，自动筒体抛光机可实现133至550mm区间的筒体自动抛光功能。工厂以自动化设备为主生产力，极大的降低了员工的劳动强度，提高了生产效率的同时，产品质量也得到了进一步的提升，为广大合作伙伴降低设备的采购费用。

污水厂紫外线消毒模块系统介绍：

一、紫外线消毒模块系统结构组成：

1、紫外线消毒模块 2、电子镇流器模块 3、远程自动控制系统 4、自动清洗系统
5、水位控制系统 6、辅助设备

二、各个系统模块介绍（紫外线消毒模块）

1、紫外线消毒模块
冀陆诚牌紫外线消毒模块采用模块化设计，每个紫外线消毒模块由一个不锈钢灯架、若干紫外灯管、高透射率石英套管、自动清洗系统、配电系统以及数据采集系统组成。整个紫外消毒系统由若干紫外线消毒模块组成，便于安装、运行及维护。
该设计优点：模块所用材质均为耐腐蚀的316L、304不锈钢材质，整个系统中单端4针灯管插座及紫外灯电线均封闭在紫外灯模块组件内，不会暴露于污水和紫外光中。整个模块支架为316、304不锈钢制造并安装在污水的消毒渠中，每个模块单独设置，无需紧固地悬挂在明渠内污水的上方，因此在更换灯管或石英套管时，每个模块能单独被吊起且不影响其他模块正常工作。
   模块灯座结构采用专利设计，结构符合流体力学特点，有效减少紫外模块对水流的损失，具有良好的密封性能，保障了长时间稳定使用性（紫外灯采用独立设计的二次防护措施）。

优质紫外消毒灯管
     紫外线消毒模块采用的优质紫外消毒灯管均为国内外一线品牌产品，为低压高强度紫外灯。单只灯管功率为155W-320W，有效紫外输出达到40%以上，灯管额定寿命大于12000小时。进口品牌为Lightsources，飞利浦品牌，国产灯管为工厂自有冀陆诚品牌。使用寿命保证12000小时以上。

石英玻璃套管
      石英套管均采用国际石英灯管套管标准，以含低OH成分的耐高温材料制造，具有纯高度、高透射率（90%）等优点。该石英套管适用于汞灯及其它石英材料灯管。在紫外线消毒模块系统中，将紫外灯管多重密封于高透射率的石英玻璃套管中，并在内部接线，外壁使用防水材料，保证紫外灯管处于绝缘状态。

电子镇流器模块： 紫外线消毒模块系统的另一优势是电子镇流器稳定性和散热效果好，镇流器根据用户的需求设计制作成机柜式的安装方式。

机柜式安装特点：电子镇流器安装于独立的镇流器柜中，防止尘埃进入和电子元件的损坏，柜内设有冷却系统。室内柜体材质采用不锈钢材质，室外柜体材质采用304不锈钢材质。
      电子镇流器模块与电源接线电箱相连。电源接线电箱接受系统总控制柜输送给每个紫外消毒模块的电源，并且将紫外消毒模块内光强探头检测信号传输至系统总控制柜。

设计优点：镇流器置于水渠上方的配电柜中，避免长期运行和维修后镇流器密封损坏而带来的水汽侵入。在北方的寒冬和南方的酷暑等恶劣环境中，为运行维护人员的维修、保养提供了的方便。

报警系统：在故障发生时，该报警装置可通过声音、光线向用户指出何种故障及故障位置，对紫外灯管故障可指明到任何一只灯管回路。

紫外光强度探头：紫外光强度探头安装于紫外线消毒模块中，其外壳采用316L不锈钢制造，每套紫外线消毒模块配备一个紫外探头，以传输紫外光强数据。紫外光强度探头可监测由于污水透射率变化以及灯管寿命老化而造成的紫外输出强度的变化。

自动清洗系统：污水紫外消毒的效果经常受到灯管表面结垢的巨大影响，使紫外强度大幅度下降。
     紫外线消毒模块系统采用自有专利技术，可以在任意设定的时间段内，在不影响工况的情况下对灯管表面进行在线自动清洗。机械自动清洗系统在整个清洗过程中保证被清洗灯管和模块照常工作。
自动清洗动力系统：冀陆诚牌紫外线消毒模块系统采用气动力进行驱动。

该方式优点：1、采用气动清洗较其他方式更可靠、清洁、环保。2、可避免对消毒模块在石英套管清洗时人工干预而中断正常消毒。3、相对空气压缩驱动形式，水动驱动噪音小、清洗稳定。更环保。

水位控制系统：紫外线消毒模块水位控制系统主要采用如下两种方式：1数字型液位传感器，2，干接点浮球液位控制器。也可根据用户的不同要求进行设计。

三、系统优势
     紫外线消毒模块以其独特的优越性在水消毒（特别是大水量污水消毒及回用水消毒）领域得到越来越广泛的应用。陆诚环保的工程师及消毒技术专家致力于冀陆诚牌LC系列紫外线消毒模块系统产品性能及稳定性的提高，该系列产品在未来的性能增强时易于集成在现有的系统中。

 系统系统突出优点
1、系统结构：设计合理，轻量化设计，采用多项独有技术。
2、电子镇流器：预热型启动方式，性能稳定，散热效果好，模块化设计，易于更换。
3、监测系统：可进行在线紫外光强监测，自动控制系统的应用使设备维修、维护费用大大降低。
4、水位控制系统：可根据实际需求选择多种水位控制方式，设计工艺更灵活。
5、自动清洗系统：水动清洗先进，可完全免除人工清洗灯管的不便不会造成二次污染。
6、紫外灯管：寿命长，老化慢，预期使用寿命10000-12000小时，消毒性能有保障。
7、设备材质：选材优良，接触污水部分均采用316L不锈钢材质。
8、系统性能：高综合效率使电耗及运行成本减少，系统维护的劳工强度更低。
9、系统体积：系统小巧紧凑，占地少，易于安装和旧工程的更新改造。

紫外线消毒模块系统应用优势
1、运行：无化学消毒剂剧毒、易燃、易爆的缺点。
2、安装方便：采用模块化设计，适合复杂的现场条件。
3、操作简便：只需接通电源，系统即可24小时连续运行。
4、运维费用低：紫外消毒系统总运行费用仅为加药消毒方式的一半。
5、无二次污染：不产生化学消毒方法带来的副产物，对水体、环境和操作人员不产生危害。

五：30000吨/天--紫外线消毒模块配置表：

注意事项：土建紫外线消毒渠要按照施工图纸施工，保证尺寸为正误差。

          厂家负责现场设备指导安装，用户需要配合安装工作，并提供动力电源及设备试运行所需的其他条件。

          设备部分部件属于易碎品，现场必须注意防护工作。

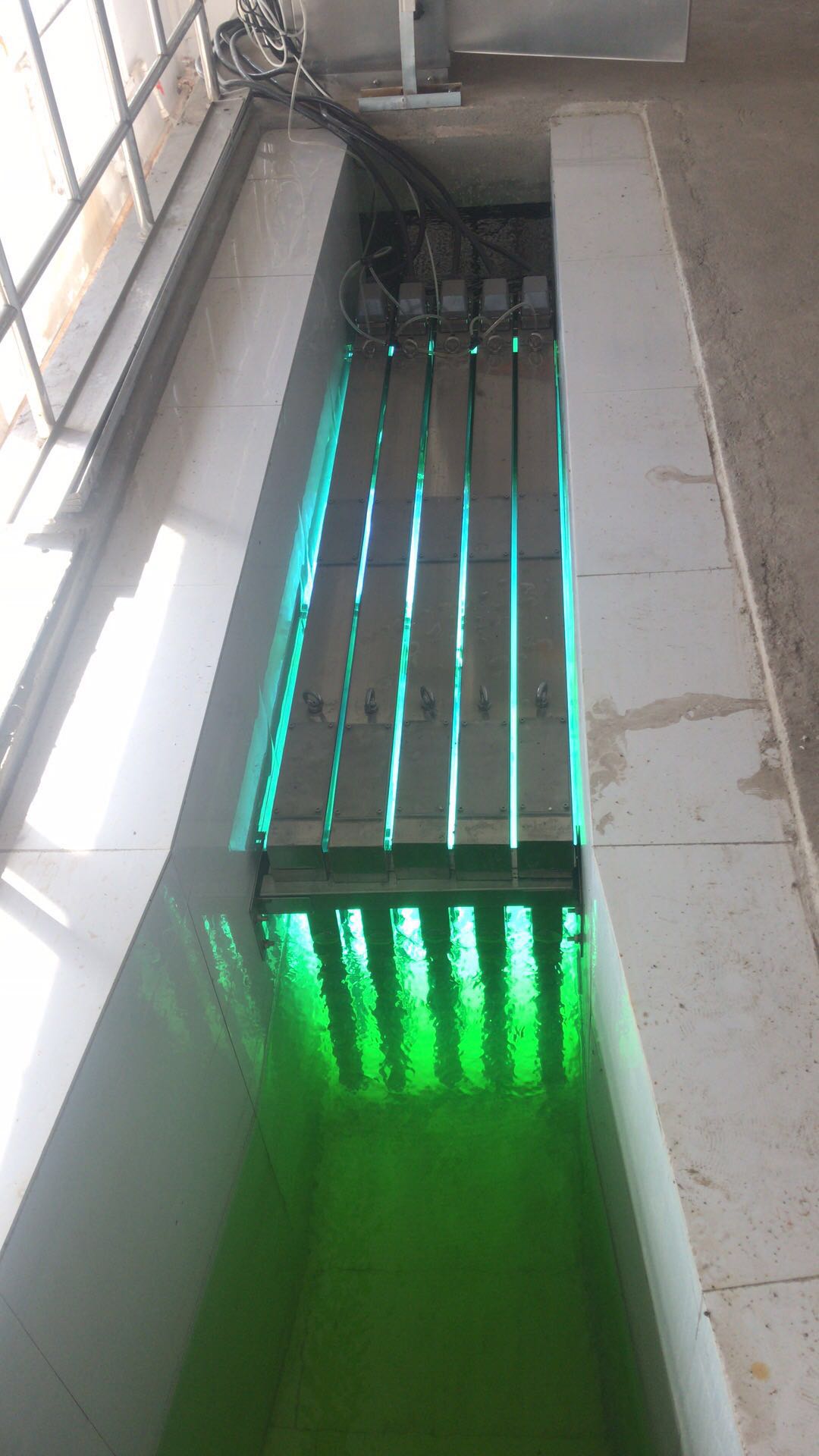

六紫外线消毒模块现场安装图：
