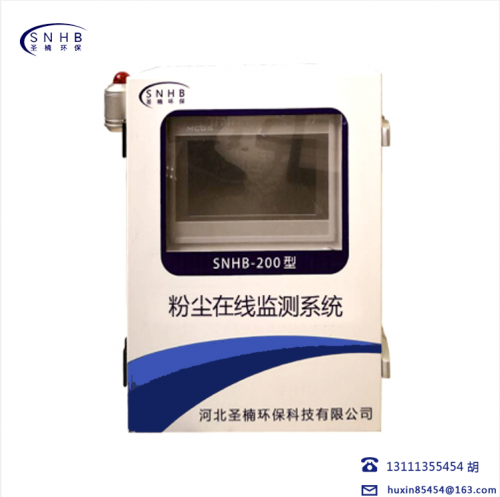

SNHB-200 型粉尘在线监测系统

　　一、工作原理　

　　设备使用激光散射法测量粉尘浓度。空气通过采样探头以恒定的流量进入传感器测量组件。传感器测量组件是以 GustavMie 粒子光散射理论为基础，结合微光电探测技术而制作的一套完整的空气颗粒分布浓度测量系统。系统巧妙设计光敏感区作为粒子散射发生的场所，当粒子经过聚焦激光所形成的光敏感区后，粒子散射的光被探测窗口上的微光电探测器收集，微光电探测器把接收的光强度信号快速、准确的转化为等量电压信号，信号的密集度对应于粒子的单位浓度值，粉尘浓度值进行数据转换后通过数据接口实时输出。

　　二、产品功能

　　1、产品实时在线检测粉尘浓度，可连续监测工作场所粉尘浓度情况。可设置报警值，在粉尘浓度达到报警值时，会启动声光报警。

　　2、仪器有 RS485 输出，可选择接入 PLC、DCS 进行处理控制。

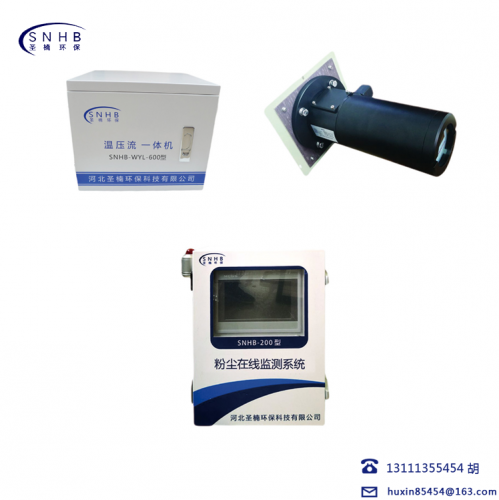

　　三、系统组成

　　粉尘在线监测系统主要由样品采集单元、样品测量单元、数据处理单元及其他辅助设备组成，从而实现粉尘颗粒物的监测，完成数据的存储、展示、上报等功能，实现对车间粉尘的 24 小时监管。

　　1、样品采集单元：样品采集单元将环境空气中颗粒物通过采样头输送到样品测量单元。该部分由采样头、采样管、采样泵等组成。

　　2、样品测量单元：样品测量单元对采集的空气样品进行测量。该部分主要由颗粒物光散射传感器、电路系统等组成。

　　3、数据处理单元：数据处理单元对数据进行显示、采集、处理、存储和传输。

　　4、其他轴助设备：其它辅助设备包括安装仪器设备所需要的机壳、安装固定装置等。

　　四、特性优点

1、本仪器测量速度快，灵敏度高，稳定性好，重量轻等优点；

2、内置动态数据存储功能，可存储多年的数据，含 USB 接口，方便数据导出；

3、可实时监控，自行设定报警值，进行超标预警；

4、采样全金属外壳，坚固、防尘、防锈、防潮，适合多种恶劣工业环境；

5、内置 4G 数据传输模块,可进行数据远传，数据传输符合《污染物在线监控（监测）系统数据传输标准》（HJ 212-2017 ）
