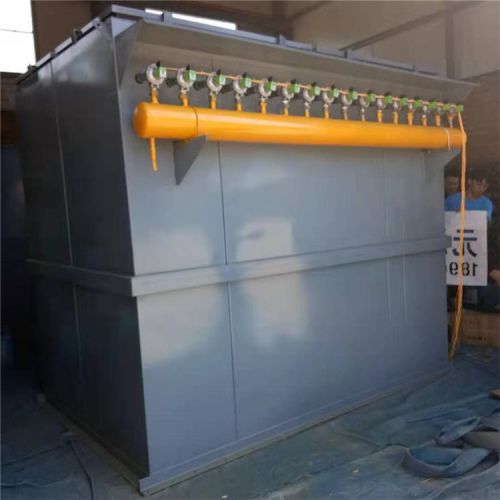

布袋除尘器由上部箱体、袋室、排灰装置及脉冲喷吹清灰控制系统等组成。除尘器内部被花板划分bai为两部分。上面的部分称之为上部箱体或净气室。下面这一部分称之为du袋室或滤室。
1净气室：净气室装有喷吹管、压缩空气气包、脉冲阀、压缩空气管路、出口烟道、检修门等。根据规格不同，净气室内分若干个室，互相之间用钢板隔开，互不通气。每个室均设一个提升阀和若干排滤袋，每一排滤袋设一根喷吹管，每一条滤袋都对应zhi喷吹管上的一个喷吹孔。
2滤室：滤室包括花板、滤袋组件、灰斗、烟气进口烟道等。滤袋材料是柔性的透气性介质，一般为针刺或覆膜材料。滤袋由金属笼骨支dao撑，以保证在过滤时不至于被吸瘪。滤袋和笼骨作为一个整体，悬挂在花板上。滤室下方内装有灰斗，灰斗也通常作为烟气的进口。灰斗中的导流板用来吸收进口烟气高速运动粒子的动能并分配进口气流，保护滤袋免遭磨损，并使各个滤袋的负荷均匀。
3排灰装置：在灰斗的出口。包括排灰阀容、螺旋输送机或输送斜槽。
4脉冲喷冲清灰控制系统：包括脉冲喷冲阀、提升阀组件及压缩空气管路。

袋式除尘器性能的好坏，除了bai正确选择滤袋材料外，清灰系统对袋式除尘器起着决定性的作用。为此，清灰方法是区分袋式除尘器的特性之一，也是袋式除尘器运行du中重要的一环。
