在线水质监测系统

rn

rn

一、产品简介

rn

JD-LSZ06立杆式水质在线监测站以水质传感器为核心，通过监测和分析各项水质参数，并将采集的数据传输到平台端，进行实时数据的远程查看和设备的远程管理，同时对水质变化趋势进行有效的超限报警、智能处理，也可以根据实时水质参数之间的关联组合表现水质的综合指数，为客户提供大量的客观详实的有效数据，对解决水质污染问题具有现实意义。

rn

目前山东竞道光电科技有限公司研发生产的JD-LSZ06型水质监测站广泛应用于水产养殖、污水治理、水库、河道等场所

rn

二、产品特点

rn

1.低功耗采集器：静态功耗小于50uA

rn

2.标配GPRS联网、支持扩展蓝牙、有线传输

rn

3.支持modbus485传感器扩展

rn

4.太阳能充电管理MPPT自动功率点跟踪

rn

5.1.5米碳钢支架

rn

6.短信报警，超限后向指定的手机上发送短信

rn

7.ABS材质防护箱，耐腐蚀、抗氧化，防水等级IP66

rn

8.无需布线、建设站房、调配药剂、人员后期维护等额外工序，相较于水质监测国标站使用及安装更加方便，观测数据更加直观

rn

9.系统可集成一体化气象环境监测数据

rn

三、系统组成

rn

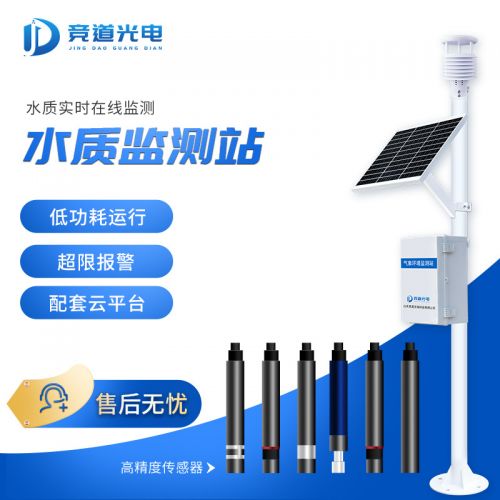

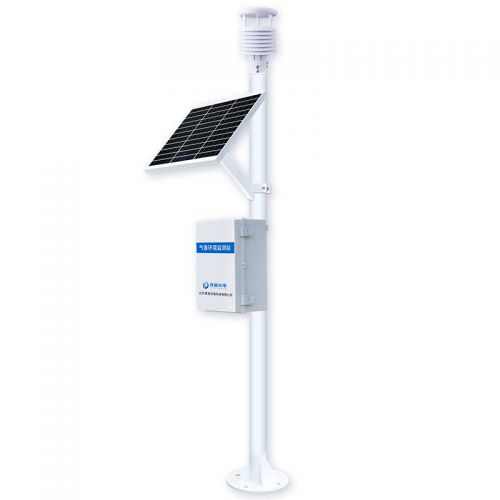

立杆式水质在线监测系统主要由基础支架（含立杆、地笼、ABS防腐耐蚀防护箱）、供电系统、监控主机、水质传感器、云平台组成。

rn

四、技术参数

rnrnrnrnrnrnrnrnrnrnrnrnrnrnrnrnrnrnrnrnrnrnrnrnrnrnrnrnrnrnrnrnrnrnrnrnrnrnrnrnrnrnrnrnrnrnrnrnrnrn

rn 名称 rn	rn 量程 rn	rn 分辨率 rn	rn 精度 rn
rn 水温传感器 rn	rn -50～80℃ rn	rn 0.1℃ rn	rn ±0.5℃ rn
rn 电导率传感器 rn	rn 0~200mS/m rn	rn 0.2mS/m rn	rn ＜±7% rn
rn 水质PH传感器 rn	rn 0~14 rn	rn 0.01pH rn	rn ±0.1pH rn
rn 浊度传感器 rn	rn 0.1~3000NTU rn	rn 0.1ug/l rn	rn <±5%FS rn
rn 溶解氧 rn	rn 0~20mg/l rn	rn 0.1 mg/l rn	rn ±3% rn
rn 氨氮传感器 rn	rn 0-100mg/l rn	rn 0.01mg/l rn	rn ±3%FS rn
rn 备注： rn	rn 多通道数据采集仪，带232和485接口；中文LCD屏带背光；供电方式：太阳能供电或220V交流电；通信模式：MQTT协议和物联网云平台直接通信； rn

rn

五、云平台介绍

rn

1.CS架构软件平台，支持手机、PC浏览器直接观测、无需额外安装软件。

rn

2.支持多帐号、多设备登录

rn

3.支持实时数据展示与历史数据展示仪表板

rn

4.云服务器、云数据存储，稳定可靠，易于扩展，负载均衡。

rn

5.支持短信报警及阈值设置

rn

6.支持地图显示、查看设备信息。

rn

7.支持数据曲线分析

rn

8.支持数据导出表格形式

rn

9.支持数据转发，HJ-212协议，TCP转发，http协议等。

rn

10.支持数据后处理功能

rn

11.支持外置运行java 脚本
