一、产品概述：
rn

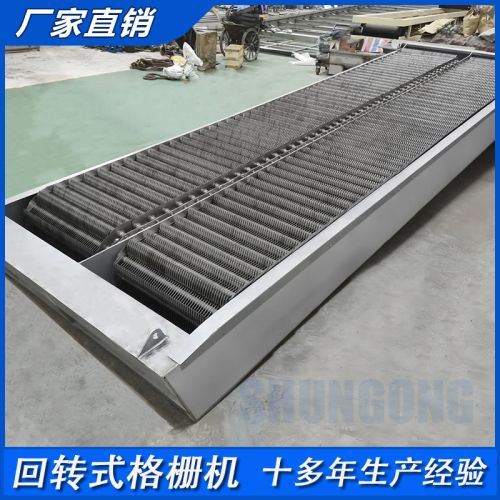

回转式格栅除污机是一种可以连续自动拦截并清除流体中各种形状杂物的水处理专用设备，可广泛地应用于城市污水处理。自来水行业、电厂进水口，同时也可以作为纺织、食品加工、造纸、皮革等行业废水处理工艺中的前级筛分设备，是目前我国的固液筛分设备之一，填补了国内空白。
rn
rn
二、工作原理：
rn

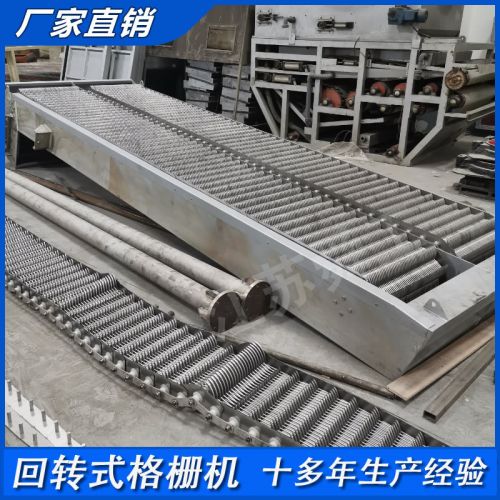

该设备是由ABS工程塑料、尼龙或不锈钢制成的特殊形耙齿，按一定的排列次序装在耙齿轴上形成封闭式耙齿链，其下部装在进水渠水中。当传动系统带动链轮作匀速定向旋转时，整个耙齿链便自上而下运动，并携带固体杂物从液体中分离出来，流体通过耙齿间隙流出去，整个工作状态连续进行。 由回转式格栅除污机耙齿的特殊结构形状，使耙齿链携带杂物到达上端反向运动时，前后耙间产生相对自清运动，促使杂物依靠重力落，设备后面可设旋转的清污刷，进一步除净滞留在耙齿污物，如需要定货时需注明。 按水流方向耙齿链类同于格栅，在耙齿链轴上装配的耙齿间隙可以根据使用条件进行选择。当耙齿把流体中的固态悬浮物分离后可以保证水流畅通流过。整个工作过程是连续的，也可以是间歇的。
rn
rn
三、外形尺寸：
rn
B=机宽（渠宽B1-100）；
rn
耙齿工作面=机宽-160,；
rn
H=渠深；H1=出渣高度，
rn
H2=H+H1+1400，α=安装角度（65°~80°），具体参数见下表1-2HF格栅设备参数表。
rn
rn
四、过水量计算公式：
rn
格栅每小时过水流量：Q=K*(B-160)*h*V*3600
rn
其中：Q=过水流量（m/h）；
rn
K=与格栅间隙有关的流量系数（见系数表）；
rn
B=格栅机宽(m)；h=栅前水深（m）,一般按1m或低于渠深0.3m以上；
rn
V=过流速度，一般取0.6~1m/s。
rn
rn
四、格栅定制须知：
rn
设备规格按机款尺寸分HF300-3600，机器宽度超过1800mm，则做成并联机，耙齿栅隙分为1mm，3mm.5mm,10mm，20mm.30mm,40mm,50mm等各种规格，选型由过水量，提升高度，固液分离总量和所分离物质的形状、颗粒大小来选择，同时选配不同的材质，设备长度根据设计渠道尺寸定做。栅隙1-10mm为细格栅，栅隙10-20mm为粗格栅。
rn
rn
rn
非标定制：
rn
可以根据客户要求定制不同型号的尺寸、材质，以合符实际施工需求。
