为除尘器生产厂家设计和定做各类控制仪表,为除尘器使用厂家提供各类仪表,价格低,供货及时,保用三年
脉冲控制仪

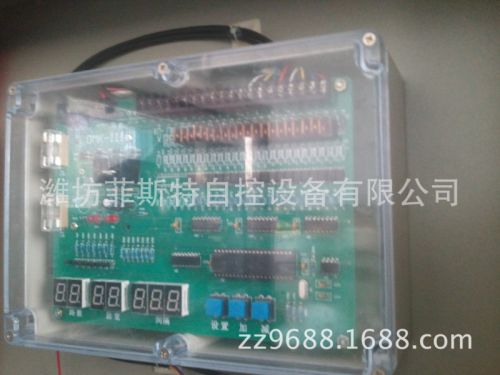

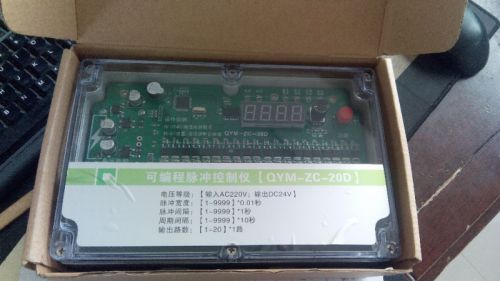

QYM-AF型可编程脉冲喷吹控制仪,采用的抗干扰技术,能够确保在恶劣的工业环境下稳定、可靠的工作,可完全替代PLC控制。采用多功能快捷键结合四位半的数码管显示,可方便的进行控制参数的修改操作,并可以在控制仪工作时显示过程参数。
采用标准尺寸的防水、防尘透明外壳,可直接安装在除尘器的箱体上。
采用可编程组合输出方式,可实现输出在19点以下的小型除尘器的一机搞定,可组合出M阀+N脉冲阀的组合方式,轻松实现M+MN点开关量输出。可实现在线、离线控制,当M=0时为离线清灰方式。采用进口大功率无触点器件输出,可实现脉冲阀的实时输出,改善了继电器输出的滞后现象。
采用双保险短路保护输出,结合面板上所有输出点的输出指示,实现免拆机状态下的输出故障判断。采用快速熔断保险,在输出短路的情况下可实现保险管的提前熔断,保护无触点器件。
采用外置多功能输入端口,适用于压差控制及外置开关+定时控制的两种情况,也可以实现控制仪的远端控制。采用输出固定端口的卸灰阀控制,可通过面板设定,实现设定循环周期下的设定时间卸灰控制.
技术参数如下:
阀数: 0-9个
脉冲阀数: 1-18个
脉冲宽度: 0.02-0.99S
脉冲间隔: 3-999S
周期间隔: 10-9990S
卸灰周期: 0-99次
卸灰时间: 0-99S
落尘时间: 1-99S
QYM-MB型可编程脉冲喷吹控制仪,采用的抗干扰技术,能够确保在恶劣的工业环境下稳定、可靠的工作,可完全替代PLC控制。采用多功能快捷键结合四位半的数码管显示,可方便的进行控制参数的修改操作,并可以在控制仪工作时显示过程参数。
采用标准尺寸的面板安装型外观可方便的安装在除尘控制箱/柜的面板上。
采用可编程组合输出方式,可实现输出在19点以下的小型除尘器的一机搞定,可组合出M阀+N脉冲阀的组合方式,轻松实现M+MN点开关量输出。可实现在线、离线控制,当M=0时为离线清灰方式。采用进口大功率无触点器件输出,可实现脉冲阀的实时输出,改善了继电器输出的滞后现象。
采用双保险短路保护输出,结合面板上所有输出点的输出指示,实现免拆机状态下的输出故障判断。采用快速熔断保险,在输出短路的情况下可实现保险管的提前熔断,保护无触点器件。
采用外置多功能输入端口,适用于压差控制及外置开关+定时控制的两种情况.采用输出固定端口的卸灰阀控制,可通过面板设定,实现设定循环周期下的设定时间卸灰控制.
型号规格(可选带DCS中控接口) | 型号规格 | 输出路数 | 控制功能 | 外形尺寸 | LXG--M4 | 4路 | 4脉冲阀 | A | LXG--M6 | 6路 | 6脉冲阀 | A | LXG--M8 | 8路 | 8脉冲阀 | A | LXG--M10 | 10路 | 10脉冲阀 | A | LXG--M12 | 12路 | 12脉冲阀 | A | LXG--M16 | 16路 | 16 脉冲阀 | A | LXG--M20 | 20路 | 20脉冲阀 | A | LXG—M24 | 24路 | 24脉冲阀 | A | LXG—M30 | 30路 | 30脉冲阀 | A | LXG-M40 | 40路 | 40脉冲阀 | A | LXG-M48 | 48路 | 48脉冲阀 | B | LXG-M64 | 64路 | 64脉冲阀 | B | LXG-M80 | 80路 | 80脉冲阀 | A2 | LXG-M100 | 100路 | 100脉冲阀 | A3 | LXG-M120 | 120路 | 120脉冲阀 | A3 | LXG-M160 | 160路 | 160脉冲阀 | A4 | LXG-M200 | 200路 | 200脉冲阀 | A5 | LXG-M240 | 240路 | 240脉冲阀 | A6 | LXG-M280 | 280路 | 280脉冲阀 | A7 | LXG-M320 | 320路 | 320脉冲阀 | A8 | LXG-M360 | 360路 | 360脉冲阀 | A9 | LXG-M400 | 400路 | 400脉冲阀 | A10 | 注:外形尺寸 A 265×185×95 |
|
输入特性 |
输入电压 | 标称AC~220V | 频率50-60HZ | 范围AC180-260V | 标准配置 |
特配AC~380V | 频率50-60HZ | 范围AC350-420V | 特配 |
机外型开关电源 | 频率47-200HZ | 范围AC85-265V | 特配 |
输入电流 | 0.2-0. | | | |
输出特性 |
输出方式 | PLC技术光电隔离 大功率高速继电器输出 | 不受负载短路影响,交流直流可通用 | 标配 用户可自己 设定输出电压 |
输出负载电压 | 标称AC~220V/ | 每路负载控制能力约10个电磁阀 |
标称DC-24V/1. | 每路负载控制能力约2个电磁阀 |
| 或无源触点触点容量 | 客户需自配其它规格电源,从控制仪COM端输入,控制能力根据外配电源功率,但每路输出电流不能大于 | 特配 |
其它特性 |
防护等级 | IP64防雨防尘设计 | 高强度工程塑壳,透明上盖面板 | 标配 |
工作环境 | -25℃~+60℃,相对湿度小于85% |
安装方式 | 挂墙安装或柜内安装 |
工作参数 |
运行方式 | 定时清灰方式(自动模式) | 出厂时默认 | | 标配 |
定阻清灰方式(压差模式) | 压差范围 | 0-6000Pa |
手动清灰方式(手动模式) | | |
中控控制方式(DCS模式) | | | DCS型 |
显示方式 | LED数码显示,可显示每室工作状态,每路工作状态,设定时间等 | 标配 |
设定参数 | 3键式快速调节各种清灰工作时间(设置键+键-键) 1、脉冲阀喷吹时间,默认0.10s(0.01-9.99s可调) 2、脉冲阀间隔时间,默认030s(001-999s可调) 3、间隔周期时间,默认000分钟(000-999分钟可调) |
输出路数设定 | 在本型号大路数内可任意设定输出路数 |
输出路数设定 | 在本型号路数内 |
