我公司紫外线消毒器具有卫生许可批件:冀卫水字（2017）第0206、检测报告等一切验证资质号

一、冠宇饮水消毒紫外线消毒器执行标准

1、产品标准

《饮水消毒紫外线消毒器》QB/T

《城市给排水紫外线消毒设备》GB/T

《生活饮用水饮水消毒紫外线消毒器》CJ/T

2、工程标准

《建筑给水排水设计规范》GB

《建筑给水排水及采暖工程施工质量验收规范》GB 50242-2002

3、相关标准图

《二次供水消毒设备选用与安装》02SS104

二、冠宇饮水消毒紫外线消毒器生产标准及介绍：

1、外表整洁、光滑，无锋棱、毛刺及明显的碰撞缺陷。焊口通过人工、机械抛光平整或涂装饰性覆盖层；

2、采用不锈钢304或316材质，耐高压、无金属离子污染。紫外线杀灭细菌的波长在225-275nm之间。饮水消毒紫外线消毒器须能把所流过之水所含之千分之九百九十九以上的细菌消除；

3、电器控制部分与腔体采用一体设计，外观美观；也可以做成电器控制部分与腔体分体式；

4、饮水消毒紫外线消毒器的设计符合GB 8988《电网电源供电的家用和类似一般用途的电子及有关设备的安全要求》要求：

（1）消毒器按技术管理规定程序批准的图纸及技术文件制造。

（2）同一型号消毒器的零部件完全可以互换。

（3）消毒器受紫外线照射面做抛光处理。

（4）承压筒体的工作压力不小于1.0MPa，试验压力不小于1.5Mpa。

（5）筒体或箱体内可根据用户要求设置导流板。

（6）直管形石英紫外线低压汞灯及灯管的安装要求符合YY/T0160《直管形石英紫外线低压汞消毒灯》（7）灯管的布置使受紫外线照射面上的紫外线强度分布均匀。

（8）消毒器设有灯管点燃指示，根据要求可设置点燃累计时间指示、紫外线辐照强度的相对指示

（9）紫外线杀菌灯管选用国家卫生部门、防疫部门鉴定的专业产品，灯管的石英玻璃套管与水隔开，石英套管253.7mm紫外线的透过率大于90 。

（10）消毒器选用的低压电器应符合相应产品的技术要求。

（11）消毒器设有进出水管、泄水管、报警系统、法兰式接口、在消毒器不便安放泄水管时，也可以在与消毒器等同处的连接管路上安装。根据用户要求可配备取样管、紫外线强度监测仪、运行时间计时器、不锈钢支架等。

（12）装备新灯管的我单位产品，测得的紫外线辐照剂量大于12000µW·S/cm。（应充水），正常工作的消毒器测得的紫外线辐照剂量大于9000µW·S/cm。

（13）在额定消毒水量下工作，出水的细菌学指标符合GB5749《生活饮用水卫生标准》要求。

（14）消毒器材料符合GB/T17219《生活饮用水输配水设备及防护材料的安全性评价标准》要求。消毒器使用SUS304、SUS316L食品级不锈钢板。

（15）消毒器在额定消毒水量下工作的水头损失小于0.005MPa。

5、消毒器不得改变原水的物理、化学性质，不得产生气味和副产品。

6、饮水消毒紫外线消毒器的使用寿命大于5年，根据要求可带有清洁功能、数据不可重置的功能。

7、每一台饮水消毒紫外线消毒器由不少于三支紫外线灯组成。以便消毒器内其中一支紫外线灯失效时消毒器还能提供六成以上的消毒功能。

8、紫外线毒消器内紫外线灯管为纯进口品牌美国lightsources。确保每支灯管大于12000小时的使用寿命，1年保修期内免费提供灯管更换。

9、消毒器可根据需求具备自动清洗装置与功能、手动清洗装置与功能。

10、提供“L”型法兰接口，以便更换灯管。

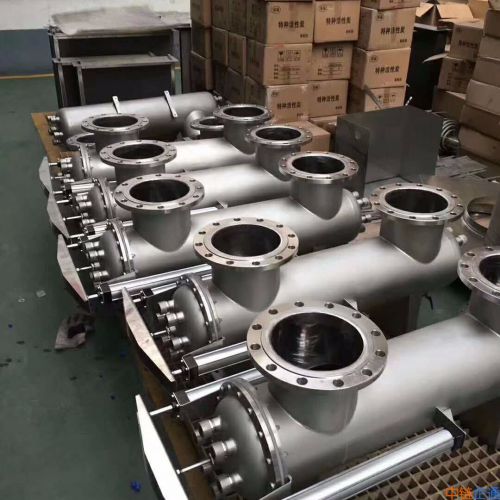

三、冠宇饮水消毒紫外线消毒器产品介绍

本设备为过流式饮水消毒紫外线消毒器，采用高强度无臭紫外线杀菌灯，简体内壁经过特殊处理的食品级304不锈钢，使经过预处理的水流过筒体时受到波长253.7nm紫外线足够量的照射，具有良好的杀菌效果，由于他不改变水的物理、化学性质，所以在饮用水、食品、饮料、化工、电子、医药、污水、中水是不可缺少的饮水消毒紫外线消毒器。

四、冠宇牌饮水消毒紫外线消毒器的优势

（1）消毒优势

1、运行、可靠: 传统的消毒技术如采用氯化物或臭氧，其消毒剂本身就是属于剧毒、易燃的物质。

而紫外线消毒系统不存在这样的隐患

2、杀菌率高：紫外线对细菌、病毒的杀菌使用一般在一至二秒即可达到99－99.9的杀菌率

3、本及运行维护费用低：紫外线杀菌设备占地小，构筑物要求简单，因此总投资较少

4、杀菌性:紫外线杀菌它对几乎所有的细菌、病毒都能杀灭！

5、无二次污染: 紫外线杀菌不加入任何化学药剂，因此它不会对水体和周围环境产生二次污染。不改变水中任何成分

（2）产品优势

1、设备腔体：设备采用不锈钢304或316材质，耐腐蚀、耐氧化确保使用寿命大于8年

2、紫外线灯管：美国lightsources品牌，有效杀菌寿命大于12000小时，确保2年，可使客户在两年质保期内无后顾之忧

3、专用镇流器：专用镇流器防潮、防水、防漏电，地下室环境潮湿，确保无漏电，保障操作人员人身安全。

4、纯石英套管：高透紫率大于90确保杀菌效果（普通的透紫率30高纯石英才能达90）

五、影响紫外线杀菌效果的主要因素

    紫外线的穿透率：影响紫外线杀菌效果的重要因素为杀菌介质（水）的紫外透过率（UVTransmission）或介质吸收率（Absorbance）。紫外线的透过率与介质的吸收率受水中溶解的有机物、无机物及未溶解的悬浮物等因素的影响颗粒物尺寸：水中颗粒物尺寸的大小对紫外线杀菌效果的影响较大，因为大的悬浮颗粒物会形成对细菌与病毒保护的阴影与死角。通常二沉池的出水对紫外线杀菌更有利，并且水中悬浮颗粒物平均尺寸应小于30μm

    曝光时间：曝光时间与流量有关。紫外线系统设计时一般按照峰直流量进行设计，流量越小，曝光时间越长，系统具备更大的有效剂量

六、设备技术参数表

GY-UVC-20系列饮水消毒紫外线消毒器技术参数表

注：1-1000m3/h都可以加工定做，以下为部分型号技术参数

口径 功率 建议水量 型号 灯数 单只功率及品牌 外形尺寸

（直径 长度）

DN40 100W 0-8 GY-UVC-20 2支 100W 美国lightsources 108 1200mm

DN50 150W 8-10 GY-UVC-20 2支 75W 美国lightsources 108 900mm

DN65 160W 10-12 GY-UVC-20 4支 40W 美国lightsources 133 900mm

200W 12-15 GY-UVC-20 2支 100W 美国lightsources 133 1200mm

DN80 225W 15-18 GY-UVC-20 3支 75W 美国lightsources 133 900mm

300W 18-22 GY-UVC-20 4支 75W 美国lightsources 159 900mm

DN100 360W 22-28 GY-UVC-20 3支 120W 美国lightsources 133 1200mm

480W 28-35 GY-UVC-20 4支 120W 美国lightsources 159 1200mm

DN125 525W 35-38 GY-UVC-20 5支 75W 美国lightsources 159 900mm

600W 38-45 GY-UVC-20 5支 120W 美国lightsources 159 1200mm

DN150 360W 22-28 GY-UVC-20 3支 120W 美国lightsources 133 1200mm

480W 28-35 GY-UVC-20 4支 120W 美国lightsources 219 1200mm

600W 38-45 GY-UVC-20 5支 120W 美国lightsources 219 1200mm

720W 45-55 GY-UVC-20 6支 120W 美国lightsources 219 1200mm

800W 55-60 GY-UVC-20 8支 100W 美国lightsources 250 1200mm

960W 60-70 GY-UVC-20 8支 120W 美国lightsources 250 1200mm

DN200 720W 45-55 GY-UVC-20 6支 120W 美国lightsources 250 1200mm

840W 60-65 GY-UVC-20 7支 120W 美国lightsources 250 1200mm

960W 60-70 GY-UVC-20 8支 120W 美国lightsources 250 1200mm

1050W 70-80 GY-UVC-20 8支 120W 美国lightsources 250 1600mm

1200W 80-90 GY-UVC-20 8支 150W 美国lightsources 250 1600mm

1350W 90-100 GY-UVC-20 9支 150W 美国lightsources 300 1600mm

DN250 1200W 80-90 GY-UVC-20 8支 150W 美国lightsources 300 1600mm

1350W 90-100 GY-UVC-20 9支 150W 美国lightsources 300 1600mm

1500W 100-120 GY-UVC-20 10支 150W 美国lightsources 300 1600mm

1800W 120-150 GY-UVC-20 12支 150W 美国lightsources 350 1600mm

2250W 150-180 GY-UVC-20 15支 150W 美国lightsources 350 1600mm

DN300 2700W 180-220 GY-UVC-20 18支 150W 美国lightsources 350 1600mm

DN350 3000W 220-260 GY-UVC-20 20支 150W 美国lightsources 350 1600mm

七、冠宇饮水消毒紫外线消毒器技术要求：

1、外表整洁、光滑，无锋棱、毛刺及明显的碰撞缺陷。焊口通过人工、机械抛光平整或涂装饰性覆盖层；

2、采用不锈钢304或316材质，耐高压、无金属离子污染。紫外线杀灭细菌的波长在225-275nm之间。饮水消毒紫外线消毒器须能把所流过之水所含之千分之九百九十九以上的细菌消除；

3、电器控制部分与腔体采用一体设计，外观美观；

4、消毒器按技术管理规定程序批准的图纸及技术文件制造。

5、同一型号消毒器的零部件完全可以互换。

6、消毒器受紫外线照射面做抛光处理。

7、承压筒体的工作压力不小于1.0MPa，试验压力不小于1.5Mpa。

8、筒体或箱体内可根据用户要求设置导流板。

9、直管形石英紫外线低压汞灯及灯管的安装要求符合YY/T0160《直管形石英紫外线低压汞消毒灯》。

10、灯管的布置使受紫外线照射面上的紫外线强度分布均匀。

11、消毒器设有灯管点燃指示。

12、紫外线杀菌灯管选用国家卫生部门、防疫部门鉴定的专业产品，灯管的石英玻璃套管与水隔开，石英套管253.7mm紫外线的透过率大于90 。

13、消毒器选用的低压电器应符合相应产品的技术要求。

14、消毒器设有进出水管、泄水管、报警系统、法兰式接口、在消毒器不便安放泄水管时，也可以在与消毒器等同处的连接管路上安装。

15、装备新灯管测得的紫外线辐照剂量大于12000µW·S/cm。（应充水），正常工作的消毒器测得的紫外线辐照剂量大于9000µW·S/cm。

16、在额定消毒水量下工作，出水的细菌学指标符合GB5749《生活饮用水卫生标准》要求，应具有省级及以上的检测报告及卫生许可批件。

17、消毒器材料符合GB/T17219《生活饮用水输配水设备及防护材料的安全性评价标准》要求。消毒器使用SUS304、SUS316L食品级不锈钢板。

18、消毒器在额定消毒水量下工作的水头损失小于0.005MPa。
