一、概述

    我*大部分城市由于市政管网陈旧，供水方式采用低压供水，水厂出厂水压满足市政管网，然后进入住宅小区的储水池，通过二次加压泵站为居民供水。然而由于市政管网陈旧，储水池中水停留时间过长，导致水中余lv量不足，在供水管网末端经常出现铁、锰或细菌超标。随着人们生活水平的提高，人们对生活质量日益关心，根据我*经济发展和饮用水污染现状，在常规处理基础上进行消毒处理，以去除水中超标杂质和有机物满足城镇居民在饮用优质水的需要。
    随着人们生活水平的提高，人们对生活质量日益关心，健康意识的增强。二次加压供水成为供水的一个新课题，传统的工艺不能满足居民对水质的要求，有必要进行深度处理进行净化和消毒，改善和提高水质。然而，消毒方法选择是一个关键，既要求有很好的杀菌、除色、除味效果，又能去除水中有害的离子，不会产生副产物。臭氧成为适合二次加压的消毒剂，它不仅能达到上述的效果，还能去除水中的有机lv化物（包括致癌物质）、改善水的口味，并且能与活性炭联合使用去除铁、锰、COD、余lv等污染物。而我*的自来水水质，由于环境污染和自来水管网陈旧不宜作为直接饮用水。
    二、系统工艺

    传统的二次加压供水系统一般设在住宅小区内，设施包括储水池、泵房两部分。
    供水的主要方式为水泵和高位水箱联合供水、气压罐供水及变频供水三种方式，现在主要的方式为变频给水。储水池通常有两种方式，即地下式和半地下式。泵房一般由四部分组成：泵室、控制室、休息室、卫生间。
    用臭氧消毒可根据原有泵房及管网状况进行改造，有两种情况，一种情况是，由于原有进户管路为枝状管路，且管材为普通镀锌管，该工艺宜采用臭氧消毒与活性炭吸附联合去除有机物和细菌，还需设投加余lv装置以保证持续杀菌能力，避免再次污染。在采用循环管路或管材采用优质钢管、PVC、铝塑管情况下，可以采用活性炭过滤和臭氧消毒，直接进入管网。根据原有泵房情况，确定设备的合理安装，气水混合装置和活性炭过滤罐宜设在泵室内，臭氧发生器好安装在控制室内，以便于操作管理，也可以设在泵室内。
    1.设计水量

    二次加压供水储水池水量按大日用水量的30~40%计算，管道直饮水是新兴事物，*有关部门对居民的饮用水定额并没有明确的规定。根据有关资料，确定本地区居民用水定额为： q=180L/人•d。并根据直饮水的用水相对集中的特点，确定高日变化系数为Kd=1.2，日高时变化系数为Kh=1.8。

    2.工艺特点

    迅速杀灭水中的细菌，并且灭菌范围更广，可以杀死水中的细菌、病毒、芽孢等各种微生物。水质有更好的净化功能，可以去除水中超标的铁、锰和硬度，使有机物在臭氧和活性炭作用下去除，消除水中异味，同时水中含氧量增加，使水更加清澈透明。有残留物，臭氧消毒后分解为氧气，克服了lv消毒的馀lv气味和产生有机lv化物及紫外线无持续灭菌能力的缺点。工艺设计主要目的是去除水中残留的有机污染物，增加水中的溶解氧，进一步改善水的口感。

    3.系统优势

    工艺，采用臭氧+活性碳结合技术；运行维护十分方便；水质明显提高。
    三、主要设备

    在原有的设备基础上，主要设备增加了臭氧发生器、反应罐和活性炭罐，还需要气水混合装置、相应的水泵。并不需要再增加配电设施，运行维护十分方便。
    四、系统工艺参数

    一住宅小区共有16栋住宅楼，均为6层，每栋楼6个单元，每单元共计12户，按每户3人计。则该小区泵站各工艺环节参数为：
    1.储水池容积：

    用水定额按每人200L/d计，日变化系数为1.2。则大日供水量为：
    Q=1.2×n×q=1.2×3456×0.2=829 m3/h
    n=16×6×12×3=3456
    储水池容积按大日供水量的30%计算：
    V=0.3×Q=0.3×829=248.7 m3
    2.大时用水量：

    时变化系数为1.8，大时供水量：Q1=1.8×Q/24=1.8×829/24=62.2 m3
    3.活性炭过滤：

    采用 1400×3050的罐体4个，滤料选活性炭滤料，填装厚度为1.5m。则每罐流量Q2=62.2/4=15.6 m3/h
    接触时间：T=V/ Q2=60×0.72×3.14×1.5/15.6=8.8 min
    滤 速：v= Q2/S=15.6/(0.72×3.14)=10.1 m/h

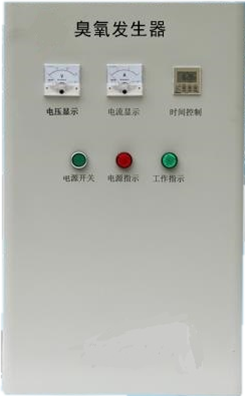

    4.臭氧发生器：

    按每吨水投加1.5~2mg/L设计，则大时需臭氧量为：
    62.2×2=124.4 g/h
    故选用规格为100 g/h的臭氧发生器。
    5.反应罐：

    选用 1400×3050的罐体。由射流泵和文丘里管及反应罐构成了臭氧混气单元。
    停留时间：T=V/ Q2=60×0.72×3.14×2/15.6=11.8 min
    空罐流速：v= Q2/S=15.6(0.72×3.14)=10.1 m/h
